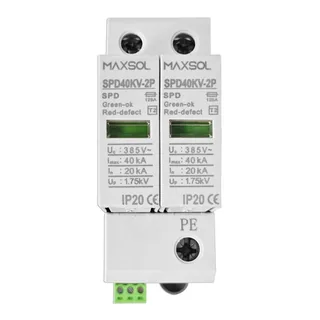

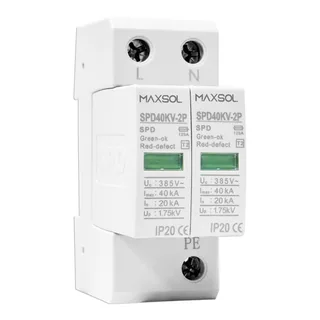

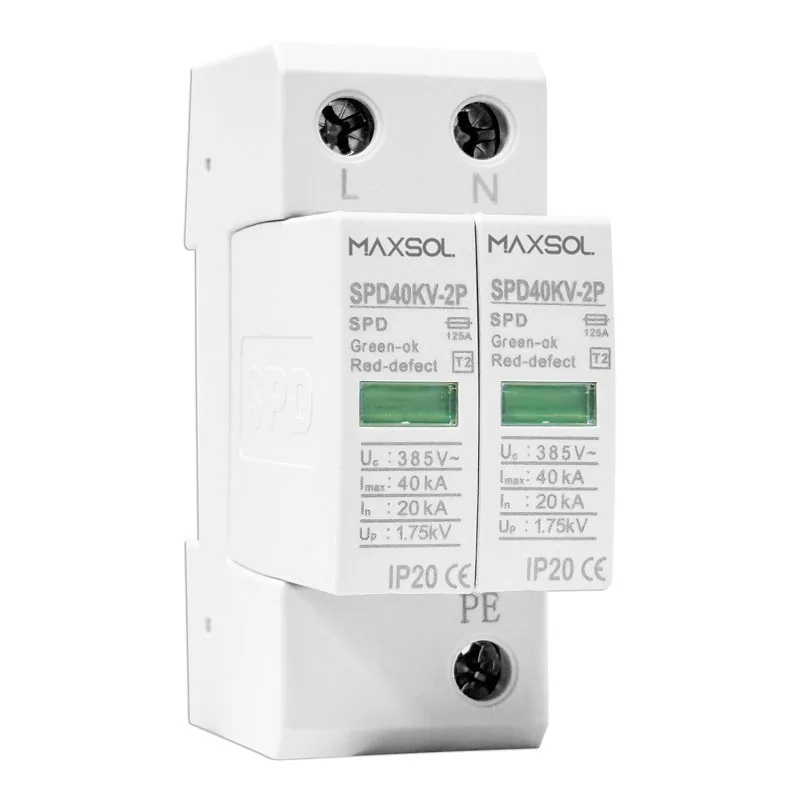

Model: SPD40KV-2P

Industriële DIN-railoverspanningsbeveiliging, 20–40kA

DIN-railoverspanningsbeveiliging met 20kA nominale en 40kA maximale ontlaadstroom, Uc 385V, storingsindicatie en contacten voor afstandssignalering.

Belangrijkste kenmerken

20-40kA overspannings- en bliksembeveiliging
Maximale continue AC-bedrijfsspanning Uc:385V
Nominale ontladingsstroom (8/20μS) in:20KA
Maximale ontladingsstroom (8/20μS) Imax:40KA
Responstijd tA:≤25nS
Beschermingsniveau: IP20
Temperatuurbereik Tu: -40°C...+80°C
Installatiebreedte: 2mods
Installatiebeugel: 35mmDIN
Aansluitspecificaties Un/ln; bedrading van de aansluiting voor het afstandssignaal: AC:250V/0.5ADC:250V/0.1A,125V/0.2A,75V/0.5A

Specificatie

Model: SPD40KV-2P
Nominale werkspanning wisselstroom (Un): 230V / 50Hz
Maximale continue bedrijfsspanning (Uc): 385V
Nominale ontladingsstroom (8/20 μs) (In): 20 kA
Maximale ontladingsstroom (8/20 μs) (Imax): 40 kA
Spanningsbeschermingsniveau (Up): ≤ 1.75 kV
Responstijd (tA): ≤ 25 ns
Voorzekering: 160 A
Kortsluitcapaciteit: 25 kA / 50 Hz
Bedrijfstemperatuurbereik: -40℃ ~ +80℃
Aansluitwijze: Parallelle verbinding
Bedradingsspecificatie: Soepele draad van 16 mm²
Bedrijfsstatus / storingsindicatie: Groen / rood
Behuizingsmateriaal: PBT vlamvertragend kunststof (rood, optioneel grijs), UL94-V0
Installatiebreedte: 2 modules (2P)
Montagebeugel: DIN-rail van 35 mm
Beschermingsniveau: IP20

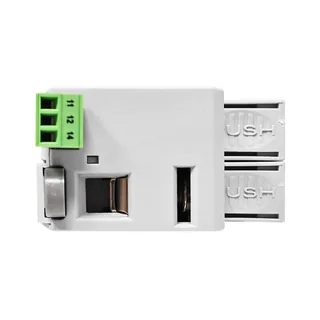

Contacttype op afstand: Wisselcontact
Aansluitgegevens: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Bedrading voor de aansluiting van afstandssignalering: Maximaal 1.5 mm² massieve of soepele draad
