Model: CS12060 (120W60AH12.8V)

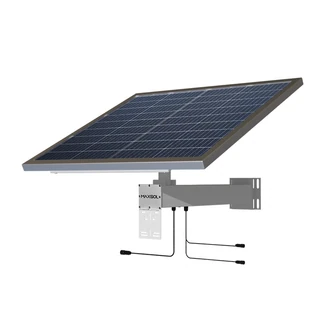

Zonnevoedingssysteem voor CCTV, 120W / 60Ah LiFePO4
Zonnevoedingssysteem van 120W met een LiFePO4-accu van 768Wh en MPPT voor autonome CCTV- en IoT-installaties. Ondersteunt RS485.
Belangrijkste kenmerken
- CCTV-zonnevoedingsoplossing 120W60AH 768WH
- Zonnepaneel: monokristallijn siliciumzonnepaneel van 120W
- Accu: 60AH12.8V LifePO4-accu, totaal: 768WH
- MPPT-zonnelaadregelaar met drie DC12V-uitgangen
- Montagebeugel voor zonnepaneel en accu
- Andere toebehoren: Batterijhouder, Schroeven, DC-kabel, enz.
- Optionele selectie: RS485
Specificatie
Specificatie zonnepanelen
- Model
- CS12060 (120W60AH12.8V)
- Moduleopbouw
- Gehard glas/EVA/cel/EVA-achterplaat
- Type zonnecel
- Monokristallijn silicium
- Eigenschappen van de siliciumcellen
- Hoog omzettingsrendement bij sterke zoninstraling
- Celgrootte en -hoeveelheid
- 210*70/36
- Maximaal uitgangsvermogen
- 120W
- Maximale bedrijfsspanning
- 20.52V
- Maximale bedrijfsstroom
- 6.18A
- Openklemspanning
- 24.9V
- Kortsluitingsstroom
- 6.5A
- Tolerantie
- 3%
- Maximale openklemspanning van het systeem
- 1000V

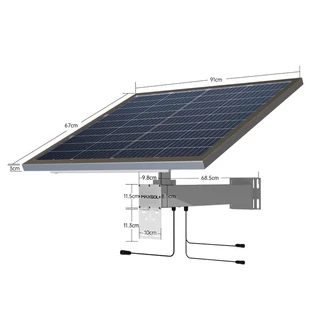

- Zonnepaneelafmetingen
- 910mm*670mm*30mm
- Bedrijfstemperatuurbereik
- -40~85℃
- Relatieve luchtvochtigheid
- <90%
- Framedikte
- 0.88MM
- Frame
- Geanodiseerde aluminiumlegering
Specificatie batterij
- Oplossing
- MPPT (algoritme voor het volgen van het maximale ingangsvermogen), uitgang met constante spanning,
- Batterijcapaciteit
- 12.8V/60AH (768WH)
- Laadindicatie
- LED-statusindicator
- Ingangsaansluiting
- Ronde PV-connector
- Uitgangsaansluiting
- Standaard DC-stekker met een diameter van 5.5mm, 3 uitgangen
- Uitgangsspanning
- 12V±50mV
- Uitgangsstroom
- ≤3A±50mA (totaal van drie uitgangen)
- Ontladingsbenutting
- ≤90%
- Bedrijfstemperatuur
Opladen: 0~60°C
Ontladen: -10~55°C (nauwkeurigheid: ±1°C)
- Overstroombeveiliging
- >4A (overstroombeveiliging na meer dan 3 seconden; het groene lampje knippert)
- Beveiliging tegen overladen en te diepe ontlading
Bescherming tegen te diepe ontlading: <10V;
Overlaadbeveiliging: >14.6V (nauwkeurigheid: ±0.1V)
- Uitgangsbeveiliging voor kortsluiting
- Het groene lampje knippert bij kortsluiting en brandt continu zodra de kortsluiting is verholpen
- RS-485 communicatie
- Uitgangsvermogen, spanning, stroom en overige gegevens op aanvraag
- Verwarmingsfunctie van de batterij
- Bij beschikbare PV-invoer start de verwarming wanneer de temperatuur onder 0°C daalt en stopt deze zodra de temperatuur 8°C bereikt.
- Verwarmingsvermogen
- Maximaal 15W
- Opslagtemperatuur
- -20~35℃
- Afmetingen batterijkast
- 650mm*98mm*82mm
- Productcapaciteit
- 20%-30%
- Accumateriaal
- Lithium-ijzerfosfaataccu (LiFePO4)
Levensduur van de batterij en opladen
- Accuduur bij uitgeschakelde apparatuur
- 2 jaar. Na uitschakeling levert de accu geen uitgangsspanning; het resterende verlies ontstaat door zelfontlading van de accucellen, ongeveer 3%–5% per maand.
- Accuduur bij ingeschakelde apparatuur
- Ongeveer 25 dagen (normale temperatuur, geen belasting)
- Accuduur onder belasting
- De werkelijke gebruiksduur hangt af van de aangesloten belasting, de batterijcapaciteit en de bedrijfsomstandigheden. Ter indicatie kan de gebruiksduur van het systeem worden geschat door de bruikbare batterijcapaciteit (Wh) te delen door het totale belastingsvermogen (W), ervan uitgaande dat er niet via zonne-energie wordt opgeladen.
- Oplaadtijd (0~100% vermogen)
- Ongeveer 2–3 dagen onder standaard zonlichtomstandigheden (4–5 piekzonuren per dag, normale temperatuur). De werkelijke laadtijd kan variëren afhankelijk van de zonlichtintensiteit, het systeemrendement en het stroomverbruik.
Alles-in-één pakket
- Grootte
- 920*730*225MM
- Gewicht (inclusief beugel en toebehoren)
- 19.95KG
- Inhoud
1* Zonnepaneel
1* Batterij behuizing (binnen met batterij) met DC uitgang connectoren
1* beugel voor zonnepaneel en accubehuizing
1* U-vormige montagebeugel voor mastmontage
1* Schroevenpakket
Specificatie zonnepanelen
- Model
- CS12060 (120W60AH12.8V)
- Moduleopbouw
- Gehard glas/EVA/cel/EVA-achterplaat
- Type zonnecel
- Monokristallijn silicium
- Eigenschappen van de siliciumcellen
- Hoog omzettingsrendement bij sterke zoninstraling
- Celgrootte en -hoeveelheid
- 210*70/36
- Maximaal uitgangsvermogen
- 120W
- Maximale bedrijfsspanning
- 20.52V
- Maximale bedrijfsstroom
- 6.18A
- Openklemspanning
- 24.9V
- Kortsluitingsstroom
- 6.5A
- Tolerantie
- 3%
- Maximale openklemspanning van het systeem
- 1000V
- Zonnepaneelafmetingen
- 910mm*670mm*30mm
- Bedrijfstemperatuurbereik
- -40~85℃
- Relatieve luchtvochtigheid
- <90%
- Framedikte
- 0.88MM
- Frame
- Geanodiseerde aluminiumlegering
Specificatie batterij
- Oplossing
- MPPT (algoritme voor het volgen van het maximale ingangsvermogen), uitgang met constante spanning,
- Batterijcapaciteit
- 12.8V/60AH (768WH)
- Laadindicatie
- LED-statusindicator
- Ingangsaansluiting
- Ronde PV-connector
- Uitgangsaansluiting
- Standaard DC-stekker met een diameter van 5.5mm, 3 uitgangen
- Uitgangsspanning
- 12V±50mV
- Uitgangsstroom
- ≤3A±50mA (totaal van drie uitgangen)
- Ontladingsbenutting
- ≤90%
- Bedrijfstemperatuur
Opladen: 0~60°C
Ontladen: -10~55°C (nauwkeurigheid: ±1°C)
- Overstroombeveiliging
- >4A (overstroombeveiliging na meer dan 3 seconden; het groene lampje knippert)
- Beveiliging tegen overladen en te diepe ontlading
Bescherming tegen te diepe ontlading: <10V;
Overlaadbeveiliging: >14.6V (nauwkeurigheid: ±0.1V)
- Uitgangsbeveiliging voor kortsluiting
- Het groene lampje knippert bij kortsluiting en brandt continu zodra de kortsluiting is verholpen
- RS-485 communicatie
- Uitgangsvermogen, spanning, stroom en overige gegevens op aanvraag
- Verwarmingsfunctie van de batterij
- Bij beschikbare PV-invoer start de verwarming wanneer de temperatuur onder 0°C daalt en stopt deze zodra de temperatuur 8°C bereikt.
- Verwarmingsvermogen
- Maximaal 15W
- Opslagtemperatuur
- -20~35℃
- Afmetingen batterijkast
- 650mm*98mm*82mm
- Productcapaciteit
- 20%-30%
- Accumateriaal
- Lithium-ijzerfosfaataccu (LiFePO4)
Levensduur van de batterij en opladen
- Accuduur bij uitgeschakelde apparatuur
- 2 jaar. Na uitschakeling levert de accu geen uitgangsspanning; het resterende verlies ontstaat door zelfontlading van de accucellen, ongeveer 3%–5% per maand.
- Accuduur bij ingeschakelde apparatuur
- Ongeveer 25 dagen (normale temperatuur, geen belasting)
- Accuduur onder belasting
- De werkelijke gebruiksduur hangt af van de aangesloten belasting, de batterijcapaciteit en de bedrijfsomstandigheden. Ter indicatie kan de gebruiksduur van het systeem worden geschat door de bruikbare batterijcapaciteit (Wh) te delen door het totale belastingsvermogen (W), ervan uitgaande dat er niet via zonne-energie wordt opgeladen.
- Oplaadtijd (0~100% vermogen)
- Ongeveer 2–3 dagen onder standaard zonlichtomstandigheden (4–5 piekzonuren per dag, normale temperatuur). De werkelijke laadtijd kan variëren afhankelijk van de zonlichtintensiteit, het systeemrendement en het stroomverbruik.
Alles-in-één pakket
- Grootte
- 920*730*225MM
- Gewicht (inclusief beugel en toebehoren)
- 19.95KG
- Inhoud
1* Zonnepaneel
1* Batterij behuizing (binnen met batterij) met DC uitgang connectoren
1* beugel voor zonnepaneel en accubehuizing
1* U-vormige montagebeugel voor mastmontage
1* Schroevenpakket
