Gegevensblad
Voedingsaccessoires

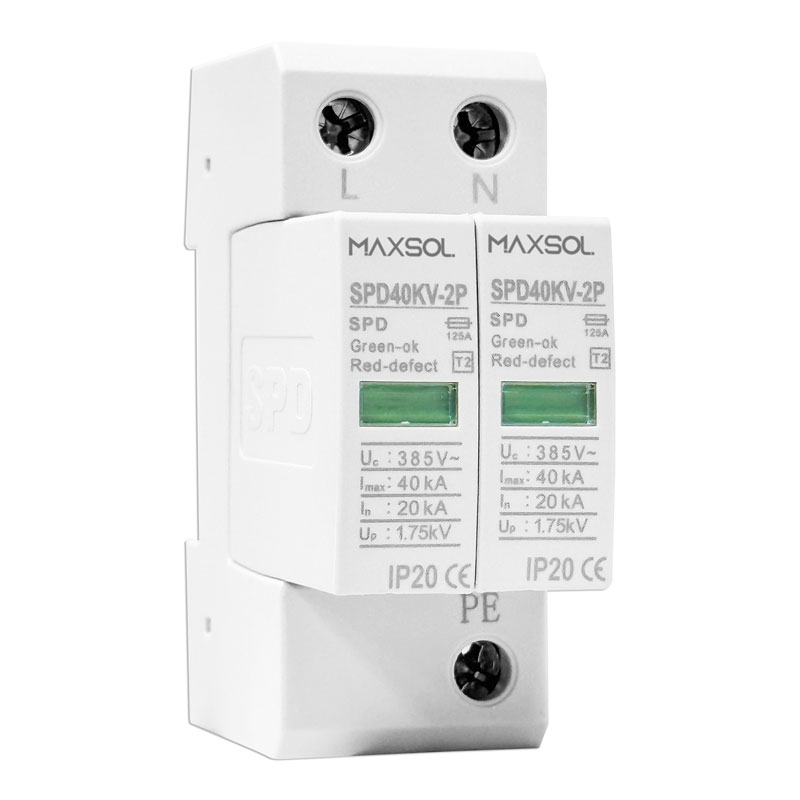

Industriële DIN-railoverspanningsbeveiliging, 20–40kA
ModelSPD40KV-2P
DIN-railoverspanningsbeveiliging met 20kA nominale en 40kA maximale ontlaadstroom, Uc 385V, storingsindicatie en contacten voor afstandssignalering.
Kenmerken
- 20-40kA overspannings- en bliksembeveiliging
- Maximale continue AC-bedrijfsspanning Uc:385V
- Nominale ontladingsstroom (8/20μS) in:20KA
- Maximale ontladingsstroom (8/20μS) Imax:40KA
- Responstijd tA:≤25nS
- Beschermingsniveau: IP20
- Temperatuurbereik Tu: -40°C...+80°C
- Installatiebreedte: 2mods
- Installatiebeugel: 35mmDIN
- Aansluitspecificaties Un/ln; bedrading van de aansluiting voor het afstandssignaal: AC:250V/0.5ADC:250V/0.1A,125V/0.2A,75V/0.5A
SPD40KV-2P
Specificatie
Specificatie
- Model
- SPD40KV-2P
- Nominale werkspanning wisselstroom (Un)
- 230V / 50Hz
- Maximale continue bedrijfsspanning (Uc)
- 385V
- Nominale ontladingsstroom (8/20 μs) (In)
- 20 kA
- Maximale ontladingsstroom (8/20 μs) (Imax)
- 40 kA
- Spanningsbeschermingsniveau (Up)
- ≤ 1.75 kV
- Responstijd (tA)
- ≤ 25 ns
- Voorzekering
- 160 A
- Kortsluitcapaciteit
- 25 kA / 50 Hz
- Bedrijfstemperatuurbereik
- -40℃ ~ +80℃
- Aansluitwijze
- Parallelle verbinding
- Bedradingsspecificatie
- Soepele draad van 16 mm²
- Bedrijfsstatus / storingsindicatie
- Groen / rood
- Behuizingsmateriaal
- PBT vlamvertragend kunststof (rood, optioneel grijs), UL94-V0
- Installatiebreedte
- 2 modules (2P)
- Montagebeugel
- DIN-rail van 35 mm
- Beschermingsniveau
- IP20
- Contacttype op afstand
- Wisselcontact
- Aansluitgegevens
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Bedrading voor de aansluiting van afstandssignalering
- Maximaal 1.5 mm² massieve of soepele draad
