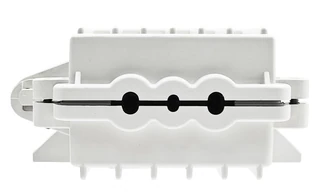

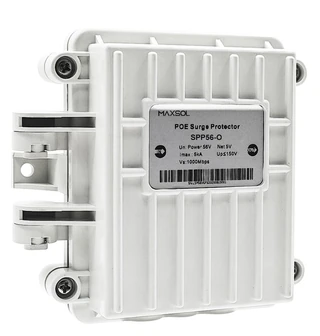

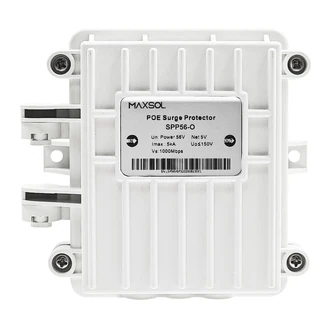

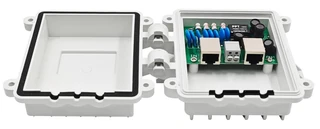

Model: SPP56-O

PoE-overspanningsbeveiliging voor buiten

IP65-PoE-overspanningsbeveiliging voor buitengebruik met GDT- en TVS-beveiliging voor voedings- en datalijnen van Gigabit Ethernet in CCTV-, draadloze en industriële netwerken.

Belangrijkste kenmerken

Meervoudige beveiligingscircuits met gasontladingsbuis (GDT) en TVS-technologie
Dubbele bescherming tegen common-mode- en differentiële overspanningen
TVS-arraytechnologie met lage capaciteit voor snelle signaaloverdracht
Bescherming tegen herhaalde overspanningen voor extra betrouwbaarheid
IP65-behuizing voor gebruik buiten
100% afgeschermd ontwerp met explosie- en waterbescherming
Compact formaat voor eenvoudige installatie en flexibele inzet

Aanvraag per e-mail verzendensales@maxsol-tech.com

GegevensbladDownloaden Bekijken

Specificatie

Model: SPP56-O

Elektrische parameters (netwerk en voeding)

Nominale bedrijfsspanning Un: 56V
Maximale continue bedrijfsspanning Uc: 65V
Nominale ontladingsstroom (8/20 μs) (In): 5kV/2.5kA
Maximale ontlaadstroom (8/20µs), Imax: 5kV

Begrenzingsspanning Up

Lijn–lijn: ≤100V
Line-PE: ≤150V
Ondersteunde overdrachtssnelheid: 1000Mbps
Invoegverlies: ≤0.3dB
Beveiligde lijnen: 1-8
Responstijd (tA): ≤1ns
Belastingsstroom: 850mA
Toepassing: 10/100/1000Base-T
Serie-impedantie: ≤0.5Ω

Mechanische eigenschappen

Afmetingen: 155mm*135mm*55mm
Gewicht per eenheid: 230 ± 5g
IP-niveau: IP65
Bedrading (in/uit): Afgeschermde RJ45-kabel aan beide zijden
Materiaal behuizing: Roestvast staal
Bedrijfsomstandigheden: Bedrijf: -20 ~ 60℃; opslag: -40 ~ 85℃; relatieve vochtigheid: 5% ~ 95％
Conformiteit met normen: IEC61000, RoHS
Protocolconformiteit: 802.3af
Installatieplaats: Binnen of buiten
