Off-grid PoE voor CCTV en draadloze netwerken

Ontwerp een off-grid PoE-netwerk voor camera’s en draadloze apparatuur met de juiste topologie, spanningsafstemming, belastingsprioriteit en herstartstrategie.

Door Maxsol Team

Off-grid PoE voor CCTV en draadloze netwerken

Een betrouwbaar off-grid PoE-systeem voor CCTV en draadloze netwerken begint niet bij het zonnepaneel, maar bij de diensten die beschikbaar moeten blijven. Leg eerst vast welke camera’s, radioverbindingen, switches en beheervoorzieningen essentieel zijn. Bereken daarna het gelijktijdige verbruik, controleer alle voedingsspanningen en ontwerp hoe het netwerk reageert op een lege accu, verbindingsverlies of een ongeplande herstart.

Continue beschikbaarheid is daarbij een ontwerpdoel, geen eigenschap die één product automatisch kan garanderen. Ook een ruim bemeten accu voorkomt geen uitval door een verkeerde ingangsspanning, geblokkeerde draadloze zichtlijn, onvoldoende PoE-budget of apparatuur die na spanningsherstel niet zelfstandig opstart.

Definieer netwerkdiensten en beschikbaarheidsdoelen

Beschrijf vóór de productkeuze wat de locatie daadwerkelijk moet leveren. “Vier camera’s op zonne-energie” is onvoldoende als ontwerpeis. Een bruikbare specificatie benoemt de videofunctie, het transmissiepad, de bewaarlocatie en het gewenste gedrag tijdens een energietekort.

Maak minimaal onderscheid tussen deze diensten:

  • live video van iedere camera;
  • opname op locatie, op een centrale recorder of in een extern platform;
  • draadloze backhaul naar een tweede mast, gebouw of netwerkpunt;
  • netwerkbeheer en statusbewaking;
  • tijdsynchronisatie, alarmmeldingen en eventuele analysefuncties;
  • onderhoudstoegang voor diagnose en configuratie.

Koppel daar per dienst een beschikbaarheidsdoel aan. Bepaal bijvoorbeeld of alle videostreams continu nodig zijn, of dat bij een lage accustand alleen kritieke camera’s actief hoeven te blijven. Leg ook vast hoeveel onderbreking na een automatische herstart acceptabel is.

Ontwerpvraag Praktische keuze
Welke dienst heeft hoogste prioriteit? Bijvoorbeeld backhaul en toegangscamera vóór overzichtscamera’s
Mag de beeldsnelheid worden verlaagd? Alleen als camera, recorder en beheerplatform dit ondersteunen
Is lokale opname nodig bij uitval van de backhaul? Bepaal opslagduur en synchronisatie na herstel
Hoe snel moet het systeem herstellen? Leg een maximale hersteltijd en opstartvolgorde vast
Is bediening op afstand noodzakelijk? Voorzie monitoring zonder die afhankelijk te maken van één videostream
Welke uitval is acceptabel? Onderscheid gepland afschakelen van onverwachte volledige uitval

Een 24/7-doel vraagt daarnaast om een concrete definitie. Bedoelt u dat de kritieke camera altijd moet opnemen, dat alle camera’s op volledige beeldkwaliteit moeten werken, of alleen dat het netwerk bereikbaar moet blijven? Deze varianten hebben verschillende energie-, bandbreedte- en herstelvereisten.

Teken de topologie van camera’s, radio’s en backhaul

Teken de volledige route van energie én data voordat u componenten selecteert. Neem niet alleen de veldlocatie op, maar ook het andere uiteinde van een draadloze verbinding. Een backhaul werkt immers pas wanneer beide radio’s gevoed, correct uitgericht en met hun lokale netwerk verbonden zijn.

Een eenvoudige multi-device topologie kan bestaan uit:

  1. zonnepaneel en laadregelaar;
  2. accu en beveiligde DC-verdeling;
  3. PoE-switch;
  4. drie of meer IP-camera’s;
  5. één draadloze CPE-radio aan de off-grid zijde;
  6. een tweede CPE-radio op het ontvangende gebouw;
  7. een recorder, router of videoserver achter die ontvangende radio.

De tweede radio heeft dus een eigen voedingsbron nodig. Dat kan netvoeding, een UPS of een afzonderlijk zonne-energiesysteem zijn, afhankelijk van de locatie. Alleen de afgelegen zijde van energie voorzien levert nog geen beschikbare backhaul op.

Als selectievoorbeeld documenteert de Maxsol CPE295 draadloze CPE 5,8GHz-werking, een directionele 2x2 MIMO-antenne van 14 dBi, één Gigabit LAN-poort en voeding via IEEE 802.3af/at of 9–48V DC. Het opgegeven vollastverbruik is 6,5W. Dat verbruik moet aan beide uiteinden worden meegenomen wanneer twee radio’s samen een point-to-pointverbinding vormen.

Afstands- of draadloosheidslabels garanderen geen bereik of bruikbare doorvoersnelheid op een specifieke locatie. Controleer onder meer:

  • vrije of voldoende obstakelarme zichtlijn;
  • Fresnelzone en montagehoogte;
  • kanaalbezetting en lokale interferentie;
  • polarisatie en nauwkeurige uitrichting;
  • toegestane frequenties, zendinstellingen en lokale radioregels;
  • kabelverlies, overspanningsbeveiliging en aarding;
  • benodigde netto bandbreedte in plaats van alleen de theoretische radiosnelheid.

Bereken bandbreedte vanuit gelijktijdig verkeer

Tel de videostreams op die gelijktijdig over de backhaul moeten. Voeg vervolgens beheer-, protocol- en eventuele retransmissie-overhead toe. Gebruik de werkelijke camera-instellingen als uitgangspunt: resolutie, beeldsnelheid, codec, variabele of constante bitrate en het aantal hoofd- en substreams.

Hypothetische ontwerpaannames, geen gemeten productprestaties:

  • vier camera’s verzenden ieder gemiddeld 4 Mbit/s;
  • de gezamenlijke videolast is dan 16 Mbit/s;
  • beheer en overige diensten gebruiken gemiddeld 2 Mbit/s;
  • korte pieken kunnen hoger uitvallen dan het gemiddelde.

Ontwerp de radioverbinding daarom niet exact op 18 Mbit/s. Houd marge aan voor pieken, storing, protocoloverhead en toekomstige wijzigingen. Meet tijdens de inbedrijfstelling zowel de beschikbare capaciteit als de werkelijke applicatiedoorvoer in beide richtingen.

Wanneer lokale opname beschikbaar is, kan het netwerk bij backhaulverlies eventueel blijven registreren. Controleer wel hoe beelden later worden gesynchroniseerd en of dat inhaalverkeer de normale verbinding niet overbelast.

Stem switch, accu en poortinterfaces op elkaar af

Spanningscompatibiliteit moet expliciet worden gecontroleerd. Vergelijk nooit alleen nominale labels zoals “12V”, “24V” of “48V”, maar controleer het volledige spanningsbereik van de accu, de laadregelaar, de DC-uitgang en de switchingang.

De CS12060-zonne-energieoplossing van 120W en 768Wh documenteert een monokristallijn paneel van 120W, een 12,8V 60Ah LiFePO4-accu met een nominale energie-inhoud van 768Wh, een MPPT-regelaar en drie DC12V-uitgangen. RS485 is optioneel. De nominale accucapaciteit is niet gelijk aan de energie die uiteindelijk bruikbaar aan camera’s en netwerkapparatuur wordt geleverd.

Als alternatief architectuurvoorbeeld documenteert de IOT2802SFG-S managed solar industriële PoE-switch acht Gigabit PoE-poorten, twee SFP-poorten, een totaal PoE-budget van 120W en 90W BT-ondersteuning. Daarnaast zijn monitoring van PV en accu, PV- en accu-ingangen van DC22–29,2V en configureerbare 24V- of 48V-PoE op poorten 3–4 vermeld.

Deze twee gelinkte producten zijn afzonderlijke selectievoorbeelden, geen geteste of gevalideerde bundel. Een 12,8V-accu of DC12V-uitgang mag niet rechtstreeks worden aangesloten op een switchingang die DC22–29,2V vereist. Daarvoor is een aantoonbaar geschikte architectuur nodig, bijvoorbeeld met een correct gedimensioneerde en beveiligde spanningsomzetting of een passend accusysteem. Controleer altijd de actuele datasheets en de geleverde configuratie.

Verifieer in het bijzonder:

  • minimaal, nominaal en maximaal accuspanningsniveau;
  • ingangsspanningsbereik van de switch;
  • maximaal PV-vermogen, PV-spanning en PV-stroom van de regelaar;
  • laadspanning, laadstroom en toegestane laadtemperaturen;
  • onderspannings-, overstroom- en kortsluitbeveiliging;
  • PoE-standaard en voedingsklasse per aangesloten apparaat;
  • poorttoewijzing voor afwijkende 24V- of 48V-uitgangen;
  • polariteit en connectorbezetting bij passieve DC-interfaces;
  • maximaal PoE-budget bij gelijktijdige belasting.

Controleer het gelijktijdige poortvermogen

Het aantal beschikbare poorten zegt niets over het vermogen dat tegelijk kan worden geleverd. Noteer per poort zowel het normale verbruik als de verwachte piek, bijvoorbeeld bij inschakelen van infraroodverlichting, verwarming, motorzoom of radiozending.

Hypothetisch vermogensvoorbeeld, uitsluitend als ontwerpmethode:

Poort of belasting Normaal vermogen Ontwerppiek Prioriteit
Camera 1, toegang 8W 13W Kritiek
Camera 2, terrein 8W 13W Hoog
Camera 3, overzicht 7W 11W Middel
Camera 4, aanvullend beeld 7W 11W Laag
CPE-radio veldzijde 6,5W 6,5W Kritiek
Switch en regelverliezen Nog vast te stellen Nog vast te stellen Kritiek

In dit voorbeeld is de bekende piek van de PoE-eindapparaten 54,5W, exclusief switchverbruik, omzettingsverlies, kabelverlies en eventuele extra apparatuur. Gebruik voor een werkelijk project de waarden uit de datasheets en metingen van de gekozen apparaten.

De stapsgewijze rekenmethode voor camera’s en switchcapaciteit staat in de gids over het berekenen van het PoE-vermogensbudget voor beveiligingscamera’s. Neem naast het totale budget ook het maximum per poort en de inschakelpiek mee.

Plan monitoring, belastingsprioriteit en herstel

Een afgelegen installatie moet problemen kunnen melden voordat de laatste energie uit de accu is verdwenen. Verzamel daarom minimaal de accuspanning, laadstatus, PV-invoer, belasting, PoE-poortstatus en bereikbaarheid van de backhaul. Als een controller RS485 of een andere beheerinterface alleen optioneel biedt, controleer dan of deze daadwerkelijk in de geleverde uitvoering aanwezig is.

Monitoring zelf verbruikt energie en bandbreedte. Gebruik daarom compacte statusberichten in plaats van permanente videostreams voor beschikbaarheidscontrole. Zorg bovendien dat het bewakingspad niet volledig afhankelijk is van het apparaat dat het moet bewaken. Een camera die zichzelf als enige beschikbaarheidscontrole gebruikt, kan bijvoorbeeld geen melding versturen wanneer diezelfde camera is uitgevallen.

Stel een afschakelvolgorde vast

Een gecontroleerde reductie van de belasting is meestal beter dan een volledige, onverwachte uitschakeling. Een mogelijke prioriteitsvolgorde is:

  1. backhaul, centrale switch en minimale monitoring actief houden;
  2. kritieke camera’s en lokale opname behouden;
  3. aanvullende verlichting of niet-essentiële camera’s uitschakelen;
  4. beeldsnelheid of secundaire streams verlagen als het platform dit betrouwbaar ondersteunt;
  5. het resterende systeem gecontroleerd afschakelen vóór de accubeveiliging abrupt ingrijpt.

Baseer schakeldrempels niet uitsluitend op een momentane spanningsmeting. Spanning kan onder belasting tijdelijk dalen en na afschakeling weer stijgen. Gebruik waar mogelijk hysterese en wachttijden om snel aan-uitpendelen te voorkomen.

Ontwerp de herstartvolgorde

Wanneer zon of een externe voeding terugkeert, mogen niet alle apparaten noodzakelijkerwijs tegelijk starten. Gelijktijdige inschakeling kan een hoge piekbelasting veroorzaken en opnieuw onderspanning activeren.

Een robuuste volgorde is doorgaans:

  1. accu en laadregelaar bereiken een stabiele hersteldrempel;
  2. switch en beheervoorziening starten;
  3. backhaulradio’s worden actief;
  4. kritieke camera’s starten;
  5. overige camera’s worden met vertraging ingeschakeld;
  6. opname, tijdsynchronisatie en meldingen worden gecontroleerd.

Leg ook vast wat er gebeurt als een camera of radio na spanningsherstel niet reageert. Een beheerde switch kan per-poortdiagnose, VLAN’s of geplande PoE-acties mogelijk maken, maar functies verschillen per model en configuratie. De belangrijkste afwegingen staan in de vergelijking van managed en unmanaged PoE-switches.

Valideer nachtbedrijf en herstartgedrag

De zwaarste bedrijfsconditie valt vaak niet samen met de hoogste zonneproductie. Camera’s kunnen ’s nachts meer vermogen vragen door infraroodverlichting, verwarming of andere functies, terwijl het paneel op dat moment niets levert. Voor Nederlandse toepassingen verdient ook de combinatie van lange nachten, bewolking, lage temperaturen, vocht en wisselvallig weer aandacht, zonder uit te gaan van een universele lokale opbrengstwaarde.

Voer daarom een nachtproef uit met alle geplande functies actief. Controleer niet alleen of het systeem één nacht blijft werken, maar ook hoe het zich gedraagt bij een gedeeltelijk geladen accu en meerdere dagen met beperkte laadmogelijkheden.

Meet of registreer tijdens de validatie:

  • accu- en ingangsspanning onder normale en maximale belasting;
  • laadstroom en belasting over verschillende bedrijfsfasen;
  • PoE-verbruik per poort, inclusief inschakelpieken;
  • activering van infrarood, verwarming en bewegende camerafuncties;
  • pakketverlies, latency en bruikbare backhauldoorvoer;
  • lokale opname tijdens een onderbroken radioverbinding;
  • gedrag bij onderspanning en herstel;
  • tijd totdat alle kritieke diensten weer beschikbaar zijn.

De nominale waarde van 768Wh in een accuspecificatie mag niet rechtstreeks als afneembare gebruiksenergie worden behandeld. Omzettingsverliezen, switchverbruik, kabelverliezen, ontlaadgrenzen, temperatuur, veroudering en veiligheidsmarges verminderen de bruikbare energie. Er is daarom geen universele autonomieduur of gegarandeerde 24/7-werking af te leiden uit alleen het Wh-getal.

Test storingen bewust

Een goede inbedrijfstelling bevat gecontroleerde foutscenario’s:

  • dek het paneel tijdelijk af of isoleer de PV-invoer volgens een veilige procedure;
  • verbreek de draadloze backhaul;
  • herstart één camera en daarna de volledige PoE-switch;
  • simuleer een lage-accudrempel;
  • schakel een niet-kritieke poort af;
  • controleer lokaal opgenomen beelden na herstel;
  • controleer of tijd, configuratie en netwerkadressen behouden blijven;
  • verifieer dat alarmmeldingen daadwerkelijk bij de beheeromgeving aankomen.

Een systeem is pas geschikt voor onbemande inzet als het na een realistische storing zonder lokale handeling terugkeert naar de afgesproken toestand, of duidelijk meldt dat menselijk ingrijpen nodig is.

Inbedrijfstellingsvolgorde voor een multi-device locatie

Gebruik een vaste volgorde om bedradings-, configuratie- en energieproblemen van elkaar te kunnen onderscheiden.

  1. Controleer alle datasheets en labels. Vergelijk PV-, accu-, DC-ingangs- en PoE-specificaties voordat u iets aansluit.
  2. Test ieder apparaat afzonderlijk. Configureer camera’s, radio’s en switch eerst met een stabiele testvoeding.
  3. Configureer het datanetwerk. Leg adressen, VLAN’s, tijdsynchronisatie, beheer en opnameprofielen vast.
  4. Test de backhaul op locatie. Controleer zichtlijn, uitrichting, interferentie en bidirectionele applicatiedoorvoer.
  5. Meet het werkelijke verbruik. Registreer rustverbruik, normale belasting, nachtbelasting en startpieken.
  6. Sluit de energiearchitectuur gefaseerd aan. Verifieer polariteit en spanning bij iedere tussenstap.
  7. Voeg PoE-apparaten één voor één toe. Controleer per poort detectie, spanning, vermogen en netwerkverkeer.
  8. Activeer monitoring en prioriteitsregels. Test meldingen, drempels, vertragingen en afschakelvolgorde.
  9. Voer een volledige nacht- en herstartproef uit. Test met alle gelijktijdige belastingen.
  10. Documenteer de uitgangssituatie. Bewaar configuraties, meetwaarden, foto’s, kabelroutes en apparaatidentificatie.

Wijzig tijdens deze procedure niet meerdere variabelen tegelijk. Als bijvoorbeeld zowel de radiofrequentie als de voedingsarchitectuur verandert, wordt het moeilijk om de oorzaak van pakketverlies of herstarts te vinden.

Checklist voor overdracht en onderhoud

Een off-grid locatie blijft alleen beheersbaar wanneer de installateur de technische keuzes overdraagt aan de eigenaar of onderhoudspartij.

Documentatie bij oplevering

  • netwerktekening met alle data- en voedingsverbindingen;
  • poortnummer, apparaatnaam en functie per switchpoort;
  • actuele datasheets en geleverde productconfiguraties;
  • spanningsbereiken, zekeringen en kabeldoorsneden;
  • normaal en maximaal gemeten vermogen per belasting;
  • ingestelde alarm-, afschakel- en hersteldrempels;
  • prioriteitenlijst van kritieke en niet-kritieke apparatuur;
  • beheeradressen, configuratieback-ups en toegangsprocedure;
  • uitrichting en instellingen van beide backhaulradio’s;
  • gemeten bandbreedte, latency en pakketverlies bij oplevering;
  • geaccepteerde hersteltijd na volledige spanningsuitval;
  • procedure voor veilige isolatie van paneel, accu en belasting.

Periodiek onderhoud

Controleer op passende intervallen:

  • vervuiling, schaduw en mechanische bevestiging van het zonnepaneel;
  • corrosie, vocht, condensatie en kabelwartels;
  • toestand van connectoren, zekeringen en overspanningsbeveiliging;
  • accustatus en afwijkingen ten opzichte van eerdere metingen;
  • groei van nachtelijk energieverbruik;
  • radio-uitrichting en veranderde obstakels in de zichtlijn;
  • interferentie en beschikbare backhaulcapaciteit;
  • firmware- en configuratiestatus volgens het eigen beheerbeleid;
  • correcte werking van alarmen en automatische herstelacties.

Vergelijk voor de uiteindelijke selectie de gelinkte Maxsol-modellen met het vereiste poortaantal, de gelijktijdige belasting, afstand, ingangsspanning, energiearchitectuur, buitenomgeving en beheerfuncties. Behandel zonnekit, switch en radio als afzonderlijke bouwstenen totdat hun actuele datasheets, configuraties en interfaces aantoonbaar op elkaar aansluiten.

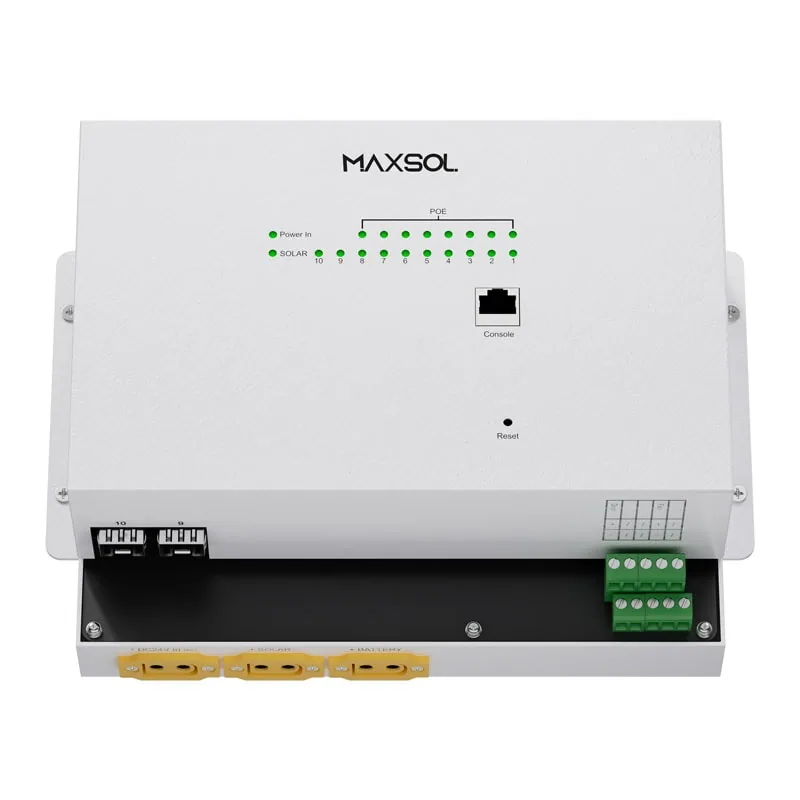

Maxsol industriële PoE-switch met aansluitingen voor netwerk-, voedings- en glasvezelverbindingen
Maxsol industriële PoE-switch met aansluitingen voor netwerk-, voedings- en glasvezelverbindingen
