CCTV-installatiekosten op afgelegen locaties verlagen

De installatiekosten van cameratoezicht op afgelegen locaties verlaagt u vooral door graafwerk, netuitbreiding en onnodige montagebezoeken te voorkomen. Dat betekent niet automatisch dat zonne-energie of een draadloze verbinding altijd goedkoper is. De juiste keuze is de technisch haalbare optie met de laagste totale kosten over de geplande gebruiksduur.

Vergelijk daarom netgevoede PoE, off-grid solar en hybride oplossingen op exact dezelfde camerascope, beschikbaarheid en onderhoudsperiode. PoE is daarbij een distributiemethode voor voeding en data, niet de oorspronkelijke energiebron: de benodigde energie kan uit het elektriciteitsnet, een lokaal zonne-energiesysteem of een andere passende voedingsvoorziening komen.

Leg een gelijkwaardige scope en kostenbasis vast

Een eerlijke kostenvergelijking begint met dezelfde functionele eisen voor iedere optie. Een goedkoop ontwerp dat minder camera’s, een lagere beschikbaarheid of een beperktere opslagduur biedt, is geen gelijkwaardig alternatief.

Leg minimaal het volgende vast:

• aantal camera’s en hun locaties;
• maximaal en gemiddeld opgenomen vermogen per camera;
• nachtverbruik, inclusief infraroodverlichting, verwarming of andere accessoires;
• benodigde netwerkcapaciteit en maximaal aanvaardbare vertraging;
• lokale opname, centrale opname of beide;
• vereiste beschikbaarheid en toegestane uitvaltijd;
• afstand tussen camera, voedingspunt en netwerk;
• behoefte aan bliksem-, overspannings- en aardingsmaatregelen;
• montagehoogte, masten, kasten en vandalismebescherming;
• bereikbaarheid voor installatie en periodiek onderhoud;
• beoogde gebruiksduur van het systeem.

Maak vervolgens één werkblad waarin alle alternatieven dezelfde kostenposten krijgen. Gebruik offertes en interne uurtarieven in plaats van algemene marktprijzen.

Transparant werkblad voor levensduurkosten

Bereken voor iedere architectuur afzonderlijk:

Initiële kosten

1. locatieonderzoek en ontwerp;
2. vergunningen, toestemmingen en werkvoorbereiding indien van toepassing;
3. sleuven, boringen, kabelgoten en herstel van bestrating of terrein;
4. uitbreiding van de netaansluiting;
5. masten, fundaties, wandbeugels en buitenkasten;
6. netvoedingen, zonnepanelen, laadregelaars, accu’s en beveiligingen;
7. PoE-switches, injectoren, converters en datakabels;
8. glasvezelapparatuur of draadloze backhaul;
9. hoogwerkers, gespecialiseerd gereedschap en arbeidsuren;
10. configuratie, testen, documentatie en oplevering.

Terugkerende en toekomstige kosten

1. elektriciteitsverbruik;
2. mobiele data-, cloud-, licentie- of andere abonnementskosten;
3. periodieke inspectie en reiniging;
4. begroeiingsbeheer rond zonnepanelen of draadloze zichtlijnen;
5. vervanging van accu’s, voedingen, overspanningsbeveiliging en andere slijtdelen;
6. storingsbezoeken en reistijd;
7. reserveonderdelen en voorraadbeheer;
8. herconfiguratie na netwerk- of camerasoftwarewijzigingen.

Een bruikbare basisformule is:

Totale levensduurkosten = initiële projectkosten + exploitatiekosten + geplande vervangingen + verwachte storingskosten

Gebruik desgewenst een netto-contantewaardeberekening wanneer de eigen inkoop- of financiële afdeling een discontovoet voorschrijft. Pas dezelfde rekenperiode en financiële methode toe op alle opties.

Vergelijk netaansluiting en zonne-energie

Netgevoede PoE is vaak logisch wanneer een betrouwbare aansluiting al dicht bij de camera beschikbaar is. Off-grid zonne-energie wordt interessanter wanneer een nieuwe netaansluiting, lange voedingskabel of kostbare sleuf nodig zou zijn. De lokale omstandigheden bepalen echter of een solair systeem technisch en economisch haalbaar is.

Beslismatrix voor gelijkwaardige alternatieven

Onderdeel	Netgevoede PoE	Off-grid solar met PoE-distributie	Haalbare hybride oplossing
Primaire energiebron	Bestaand of nieuw elektriciteitsnet	Zonnepaneel en accu	Verschilt per locatie of combineert bronnen waar het ontwerp dat ondersteunt
Datatransport	Koper, glasvezel of draadloos	Meestal draadloos, maar glasvezel is mogelijk	Combinatie per traject
Graafwerk	Mogelijk voor voeding en data	Vaak beperkt bij volledig draadloze backhaul	Alleen waar kabel technisch of economisch zinvol is
Netuitbreiding	Soms noodzakelijk	Niet noodzakelijk voor het afgelegen knooppunt	Alleen op locaties met gunstige nettoegang
Belangrijkste dimensionering	Kabelafstand, spanningsverlies en PoE-budget	Energieverbruik, laadvenster, accu, PV-vermogen en systeemverliezen	Beide, per deelgebied
Weerafhankelijkheid	Beperkt tot buiteninstallatie en eventuele netuitval	Opwekking en beschikbare energiereserve zijn weersafhankelijk	Afhankelijk van de gekozen combinatie
Onderhoud	Voedingen, kabels en beveiliging	Ook paneel, laadregeling en accu controleren	Verschilt per locatie
Typisch sterke toepassing	Bestaande infrastructuur op korte afstand	Afgelegen punt zonder betaalbare netaansluiting	Project met zowel bereikbare als geïsoleerde cameraposities
Belangrijk risico	Onderschatte civiele en aansluitkosten	Te optimistische energie- of autonomiecalculatie	Onnodige complexiteit door te veel architecturen

Een hybride project hoeft niet te betekenen dat iedere locatie tegelijk net- en zonne-energie gebruikt. Vaak is het goedkoper om camera’s bij gebouwen via bestaande netgevoede PoE aan te sluiten en alleen geïsoleerde masten van een zelfstandig zonne-energiesysteem te voorzien.

Dimensioneer solar op energie, niet alleen op paneelvermogen

Begin met het dagelijkse energieverbruik:

Dagverbruik in Wh = totaal continu vermogen in W × 24 uur

Voeg daarna aantoonbare verliezen en alle actieve apparatuur toe, zoals camera’s, PoE-conversie, switch, draadloze bridge, regelaar en eventuele verwarming. Beoordeel vervolgens het laadvermogen, het toegestane ontladingsniveau, de verwachte lage-opbrengstperiode en de gewenste energiereserve.

Hypothetisch rekenvoorbeeld: vier camera’s van elk aangenomen 8 W en netwerkapparatuur van aangenomen 10 W vragen samen continu 42 W. Zonder systeemverliezen is dat 1.008 Wh per etmaal. Dit is uitsluitend een rekenvoorbeeld en geen productprestatie of aanbevolen configuratie. De werkelijke belasting moet worden gemeten of uit actuele datasheets worden afgeleid.

Nominale accucapaciteit in Wh is niet hetzelfde als bruikbare, aan de belasting geleverde energie. Omvormingsverliezen, temperatuur, toegestane ontlading, kabelverliezen en beveiligingsinstellingen beïnvloeden het resultaat. Een nominale waarde geeft daarom geen universele autonomieduur of 24/7-garantie.

Als concreet selectievoorbeeld documenteert het Maxsol CS12060 zonne-energiesysteem een monokristallijn paneel van 120 W, een 12,8 V 60 Ah LiFePO4-accu met een nominale capaciteit van 768 Wh, een MPPT-controller en drie DC 12V-uitgangen. RS485 is optioneel. Dit zijn selectiegegevens, geen bevestiging dat het systeem een specifieke CCTV-configuratie zelfstandig kan voeden.

Controleer vóór toepassing altijd de actuele datasheet en geleverde configuratie, waaronder:

• toegestane PV-spanning, PV-stroom en PV-vermogen van de controller;
• laadtemperaturen van de accu;
• laagspannings- en overstroombeveiliging;
• werkelijk belastingprofiel over dag en nacht;
• kabeldiameters en spanningsverlies;
• montagehoek, schaduw en onderhoudstoegang;
• vereiste reserve voor perioden met beperkte opbrengst.

Gebruik voor de opbrengstberekening projectspecifieke gegevens voor de exacte locatie. Een algemeen jaargemiddelde is onvoldoende om een systeem voor ongunstige perioden te dimensioneren.

Beoordeel draadloze backhaul tegenover nieuwe bekabeling

Draadloze backhaul kan graafwerk en lange datakabels vermijden, maar alleen wanneer een stabiele radioverbinding haalbaar is. De kostenbesparing verdwijnt snel als masten moeten worden verhoogd, obstakels de zichtlijn blokkeren of terugkerende uitlijning en storingsdiagnose nodig zijn.

Vergelijk minimaal drie transportopties:

1. hergebruik van bestaande koper- of glasvezelinfrastructuur;
2. aanleg van nieuwe koper- of glasvezelverbindingen;
3. een point-to-point of point-to-multipoint draadloze verbinding.

Hergebruik bestaande infrastructuur alleen na validatie

Een aanwezige kabel verlaagt de kosten alleen als deze elektrisch, mechanisch en netwerkmatig geschikt is. Controleer kabellengte, aderkwaliteit, verbindingen, vochtinwerking, aarding, overspanningsrisico en beschikbare bandbreedte.

Voor trajecten buiten de normale Ethernet-afstand kan een ontwerp met extenders of tussenliggende PoE-apparatuur mogelijk zijn. De afwegingen staan uitgebreider beschreven in de gids over lange PoE-trajecten voor IP-camera’s. Tel daarbij niet alleen apparatuur, maar ook tussenkasten, voedingen, beveiliging en toekomstige toegangspunten voor onderhoud mee.

Glasvezel is relevant bij langere afstanden, hoge bandbreedte, elektrische scheiding of omgevingen met sterke elektromagnetische invloeden. Houd naast de kabel rekening met SFP-modules, lassen, patchpanelen, media- of switchpoorten en gespecialiseerde montage. Gebruik de SFP-uplinkgids voor CCTV-glasvezelnetwerken om vezeltype, module en poortondersteuning als één keten te controleren.

Wanneer draadloze backhaul kosten kan besparen

Een draadloze bridge is vooral kansrijk wanneer:

• er een voldoende vrije zichtlijn bestaat;
• de Fresnelzone niet structureel wordt geblokkeerd;
• geschikte en bereikbare montagepunten aanwezig zijn;
• het lokale interferentieniveau beheersbaar is;
• de vereiste netto capaciteit ruim binnen de verwachte verbinding valt;
• de apparatuur volgens de lokale radioregels kan worden geconfigureerd;
• voeding aan beide uiteinden beschikbaar of budgetteerbaar is.

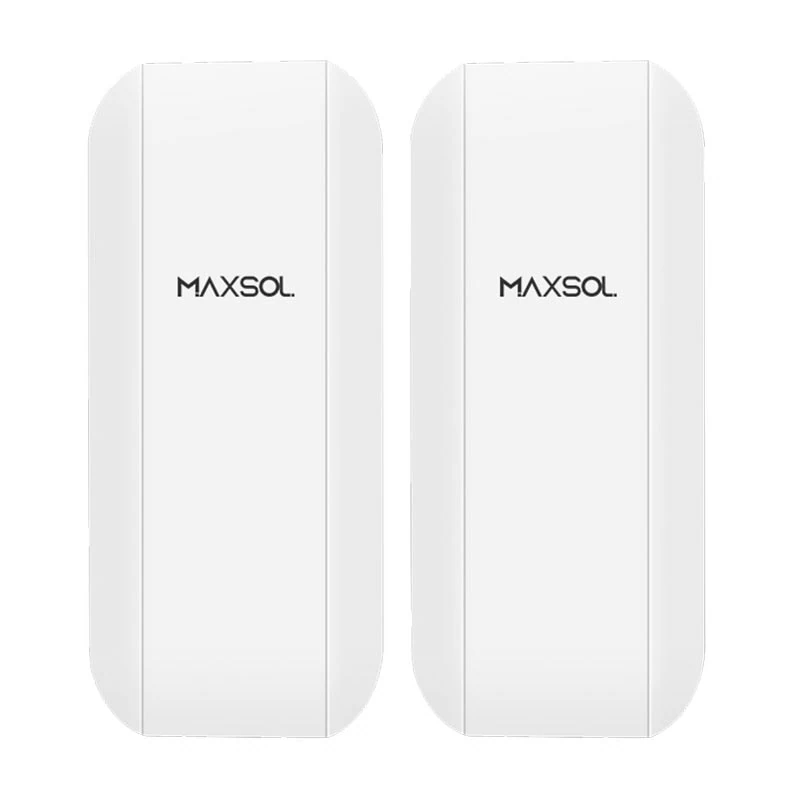

De Maxsol CPE295 draadloze 5,8GHz-CPE documenteert een directionele 2×2 14dBi MIMO-antenne, één Gigabit LAN-poort, ondersteuning voor IEEE 802.3af/at of 9–48 V DC en een volbelast verbruik van 6,5 W. Afstands- en draadloze snelheidslabels zijn geen garantie voor de haalbare afstand of applicatiedoorvoer op een specifieke locatie.

Voer daarom een zichtlijncontrole en radiosurvey uit. Neem terreinprofiel, gebouwen, bomen, seizoensgroei, interferentie, kanaalkeuze, montagestabiliteit en lokale radio-eisen mee. Controleer ook of de beschikbare doorvoer voldoende blijft tijdens het gelijktijdig streamen van alle camera’s.

Het genoemde zonne-energiesysteem en de draadloze CPE zijn afzonderlijke selectievoorbeelden en geen geteste, gegarandeerd compatibele bundel. Controleer voedingsspanning, aansluiting, opstartbelasting, PoE-methode, polariteit, totaalverbruik en bescherming van de volledige keten.

Verminder herhaalbezoeken met surveys en benchtests

Een extra bezoek aan een afgelegen mast kan duurder zijn dan een zorgvuldigere voorbereiding. Reistijd, toegang, hoogwerker, veiligheidsmaatregelen en meerdere monteurs maken kleine configuratiefouten kostbaar.

Voer vóór het definitieve ontwerp een locatiesurvey uit

Controleer op locatie:

• exacte afstanden en hoogteverschillen;
• bruikbare netaansluitingen en kabelroutes;
• kwaliteit van bestaande bekabeling;
• zonoriëntatie en schaduw gedurende relevante perioden;
• zichtlijn voor draadloze verbindingen;
• mogelijke toekomstige obstakels, zoals begroeiing;
• veilige plaatsing van paneel, kast, camera en antenne;
• bereikbaarheid voor onderhoud;
• blootstelling aan vocht, stof, wind en vandalisme;
• aardings- en overspanningsconcept;
• ruimte voor kabelbochten, wartels en servicewerk.

Leg montagepunten, kabelroutes, poortnummers en oriëntaties vast op tekeningen en foto’s. Zo kan de installatieploeg vooraf de juiste lengtes, connectoren en bevestigingsmaterialen voorbereiden.

Bouw en test het systeem eerst op de werkbank

Een benchtest moet de volledige signaalketen omvatten, niet alleen losse apparaten:

1. configureer camera-adressen, VLAN’s en inloggegevens;
2. controleer PoE-onderhandeling of de gekozen DC-voeding;
3. meet het werkelijke verbruik in verschillende cameramodi;
4. verifieer opname, tijdsynchronisatie en videostreams;
5. configureer en test de draadloze bridge;
6. controleer herstel na spanningsonderbreking;
7. label kabels, poorten, voedingen en reserveonderdelen;
8. sla configuratieback-ups en firmwareversies op;
9. maak een opleverchecklist voor de installateur.

Een veelgemaakte fout is testen met één camera terwijl het uiteindelijke systeem meerdere gelijktijdige streams en een hogere voedingsbelasting heeft. Test waar mogelijk de beoogde aantallen en functies, of simuleer de volledige belasting gecontroleerd.

Neem onderhoud, vervangingen en bedrijfskosten mee

De laagste aanschafprijs levert niet noodzakelijk de laagste levensduurkosten op. Een ontwerp met moeilijk bereikbare accu’s, onbeschermde connectoren of instabiele radioverbindingen kan jarenlang extra storingskosten veroorzaken.

Neem per alternatief een onderhoudsplan op met frequentie, benodigde competenties en toegangsmiddelen.

Kosten die vaak worden vergeten

• periodieke controle van kasten, wartels en afdichtingen;
• reiniging en visuele inspectie van zonnepanelen;
• controle op corrosie, kabelschade en losse bevestigingen;
• batterij-inspectie en toekomstige vervanging;
• controle van overspanningsbeveiligingen;
• beheer van struiken en bomen rond zichtlijnen en zonnepanelen;
• firmware- en configuratiebeheer;
• kosten van SIM, VPN, cloudopslag of platformlicenties;
• vervanging van voedingen, ventilatieonderdelen of netwerkapparatuur;
• tijdelijke cameradekking tijdens langdurige reparaties;
• reistijd en toegangskosten per interventie.

Plan vervangingen niet op basis van een veronderstelde universele levensduur. Temperatuur, laadprofiel, ontladingsdiepte, belasting en instellingen beïnvloeden bijvoorbeeld de levensduur van een accu. Vraag voor de gekozen configuratie naar actuele documentatie en verwerk vervanging als scenario in het kostenmodel.

Een praktische vergelijking gebruikt minimaal een verwacht scenario en een ongunstiger scenario. Het ongunstige scenario kan bijvoorbeeld een extra accuvervanging, een aanvullende mastaanpassing of meerdere storingsbezoeken omvatten. Dit toont welke oplossing het gevoeligst is voor onzekerheden zonder een niet-onderbouwd besparingspercentage te presenteren.

Kies de laagste haalbare levensduurkosten

Selecteer eerst de oplossingen die technisch aan de eisen voldoen en vergelijk pas daarna de kosten. Een goedkoop alternatief dat onvoldoende energie, bandbreedte of beschikbaarheid biedt, hoort niet in de eindvergelijking.

Gebruik deze volgorde:

1. Beperk de scope niet ongemerkt. Houd camera’s, beeldkwaliteit, opslag en beschikbaarheid gelijk.
2. Benut bestaande infrastructuur. Hergebruik alleen wat na inspectie aantoonbaar geschikt is.
3. Vermijd civiel werk waar verantwoord. Vergelijk draadloos en solar met kabel- en netuitbreiding.
4. Bereken het volledige energieprofiel. Neem alle netwerkapparatuur en verliezen mee.
5. Valideer transportcapaciteit. Baseer draadloos bereik niet op een productlabel.
6. Voer surveys en benchtests uit. Verminder configuratiefouten en herhaalbezoeken.
7. Neem onderhoud en vervanging op. Vergelijk dezelfde gebruiksduur en scenario’s.
8. Documenteer aannames. Markeer onbekende kosten en laat zien hoe deze de keuze kunnen veranderen.

Netgevoede PoE is doorgaans de eenvoudigste kandidaat waar voeding en datainfrastructuur al aanwezig zijn. Off-grid solar kan rationeel zijn wanneer netuitbreiding en graafwerk de kosten domineren, mits de energiebalans voor de specifieke locatie klopt. Een hybride ontwerp is vaak het voordeligst bij projecten met zowel goed bereikbare als afgelegen camerapunten.

Vergelijk als volgende stap de gekoppelde Maxsol-modellen en alle omliggende componenten met het vereiste aantal poorten, de gemeten belasting, afstanden, voedingsmethode, omgevingscondities en beheerfuncties. Controleer daarbij steeds de actuele datasheets en de daadwerkelijk geleverde configuratie voordat het definitieve CCTV-ontwerp wordt vastgelegd.
