PoE-buitencamera’s voeden zonder netstroom

Dimensioneer zonnepaneel, MPPT, LiFePO4-accu en DC-naar-PoE-omzetting voor buitencamera’s en controleer kabelverlies, verbindingen en veilige herstart.

Door Maxsol Team

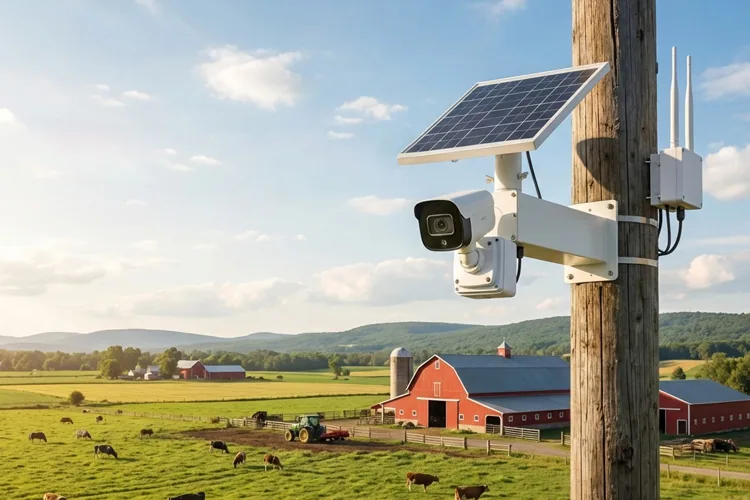

PoE-buitencamera’s voeden zonder netstroom

Een outdoor PoE-camera zonder netstroom voeden vereist twee afzonderlijke ontwerpen: een energiesysteem dat het dagelijkse verbruik en donkere perioden aankan, en een PoE-keten die elektrisch en protocollair bij de camera past. Een zonnepaneel, MPPT-laadregelaar, accu en DC-naar-PoE-converter kunnen samen de benodigde energie leveren, maar alleen als spanning, vermogen, polariteit, aderparen, kabelverlies en PoE-ondersteuning vooraf zijn gecontroleerd.

Begin daarom niet met het wattage van het zonnepaneel. Breng eerst alle belastingen in kaart, meet hun werkelijke verbruik, bepaal de gewenste autonomie en controleer daarna pas de accu, het paneel en de PoE-interface. Een instelbare uitgangsspanning betekent nadrukkelijk niet automatisch dat een converter voldoet aan IEEE 802.3af, 802.3at of 802.3bt.

Breng de zonne-energie- en Ethernet-datapaden in kaart

Een betrouwbare installatie heeft een energiepad en een datapad. Deze lopen op sommige punten door dezelfde apparatuur, maar moeten afzonderlijk worden ontworpen en getest.

Het energiepad ziet er doorgaans zo uit:

  1. Zonnepaneel vangt zonlicht op en levert variabele gelijkspanning.
  2. MPPT-laadregelaar zet het beschikbare paneelvermogen om in geschikte laadstroom.
  3. Accu slaat energie op voor de nacht en perioden met weinig instraling.
  4. DC-beveiliging verdeelt de accuspanning veilig over de belastingen.
  5. DC-naar-PoE-converter of DC-PoE-switch maakt de vereiste PoE-uitgang.
  6. Ethernetkabel transporteert voeding naar de camera.
  7. De camera zet de ontvangen PoE-voeding intern om voor beeldsensor, verwarming, verlichting en elektronica.

Het datapad kan anders verlopen:

  1. Camera verzendt Ethernetdata via dezelfde kabel als de PoE-voeding.
  2. De DC-naar-PoE-oplossing geeft de data door zonder deze noodzakelijkerwijs te beheren.
  3. Een switch, draadloze bridge, router of mobiele gateway verzorgt de backhaul.
  4. Een recorder, VMS-platform of cloudomgeving ontvangt de videostream en statusinformatie.

Maak op de installatietekening duidelijk welke apparatuur alleen voeding omzet en welke apparatuur Ethernet daadwerkelijk schakelt of beheert. Een eenvoudige PoE-converter is niet automatisch een managed switch, router, overspanningsbeveiliging of draadloze backhaul.

Veelgebruikte voedingsarchitecturen vergelijken

Architectuur Pluspunten Beperkingen Geschikt wanneer
Accu naar DC-naar-PoE-converter Weinig omzettingsstappen, compact ontwerp Compatibiliteit per camera controleren; vaak beperkt aantal poorten Eén camera of een kleine, bekende belasting

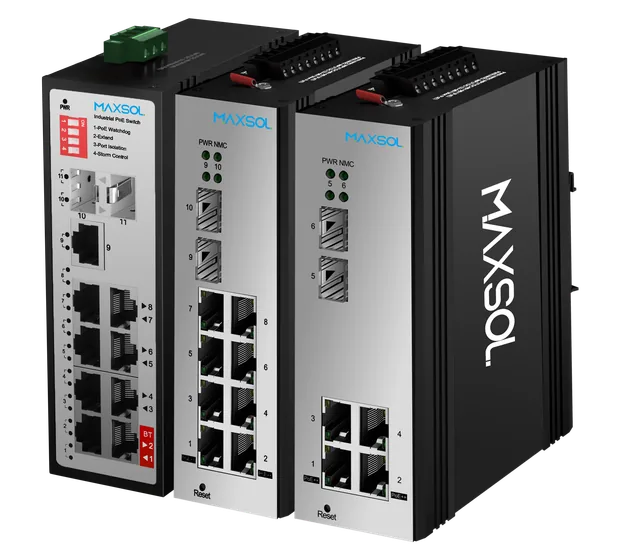

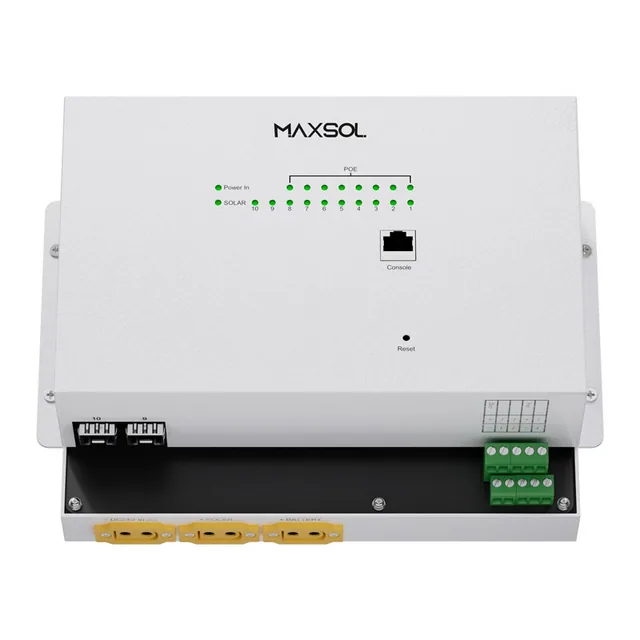

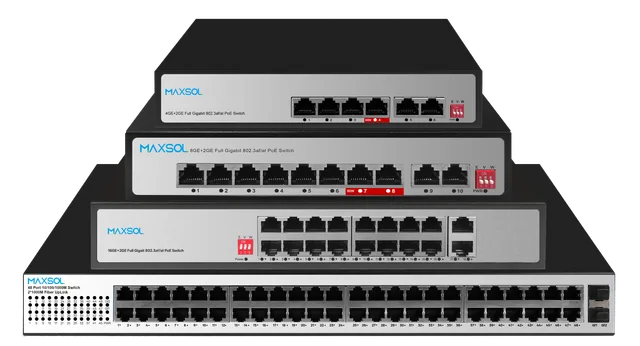

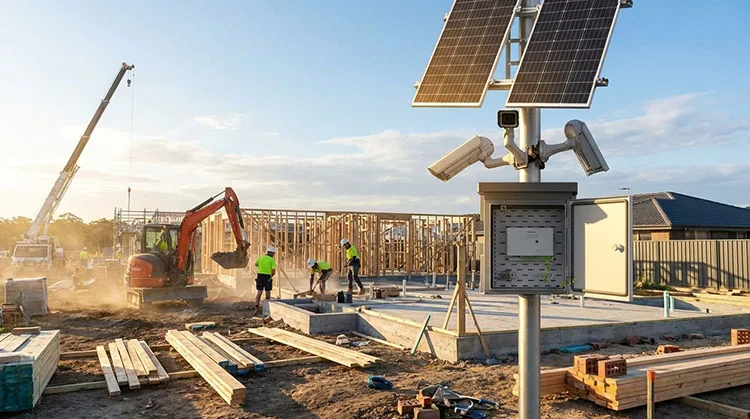

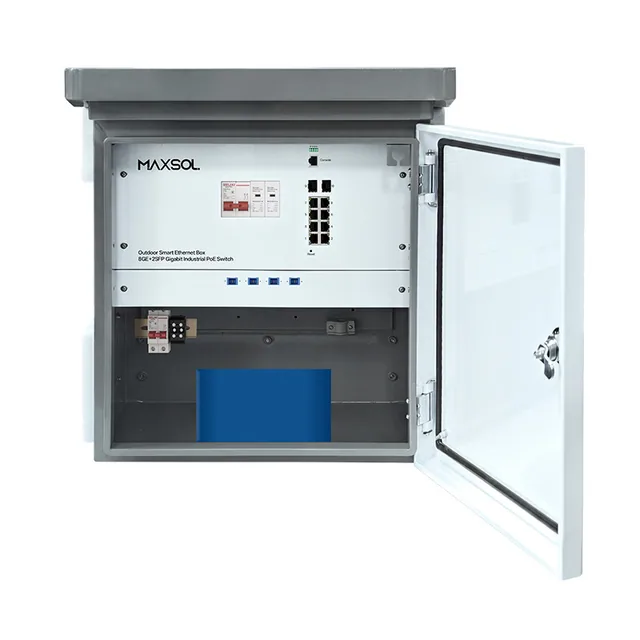

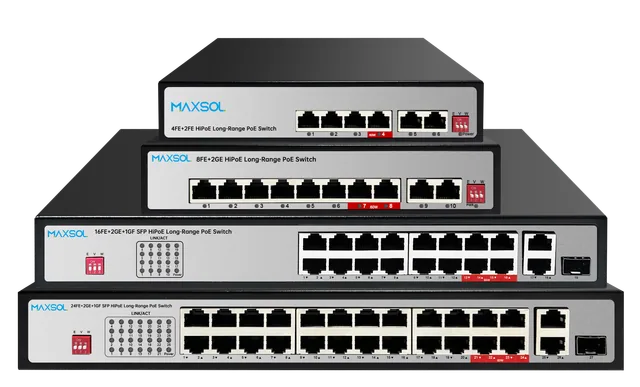

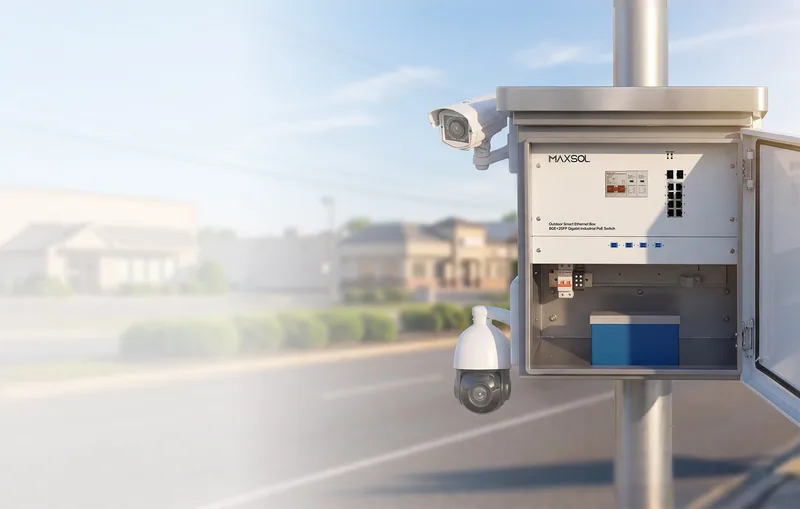

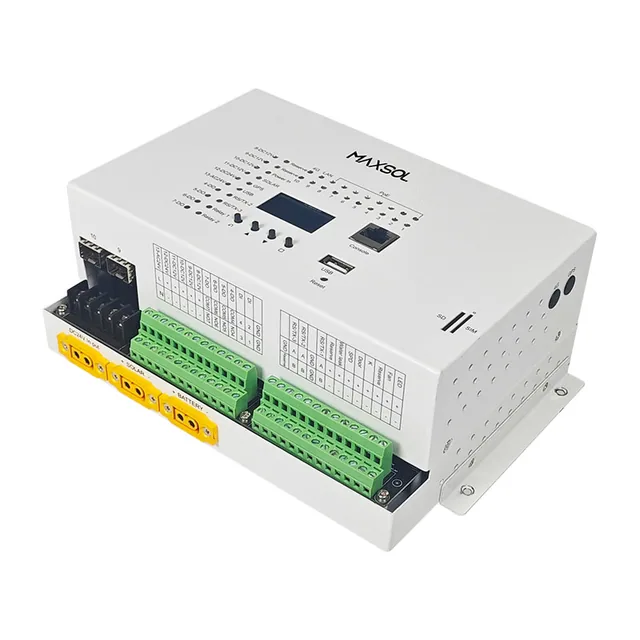

Accu naar industriële DC-PoE-switch Meerdere camera’s en centrale dataverbinding mogelijk Hoger eigenverbruik en complexere dimensionering Meerdere PoE-apparaten op één locatie
Accu naar omvormer, daarna AC-PoE-injector Gebruik van reguliere netadapters of injectors mogelijk Extra omzettingsverlies en sluipverbruik van de omvormer Alleen als DC-apparatuur niet passend beschikbaar is
Afzonderlijke voeding per camera Storingen kunnen lokaal blijven Meer bekabeling, behuizingen en onderhoudspunten Camera’s liggen ver uit elkaar

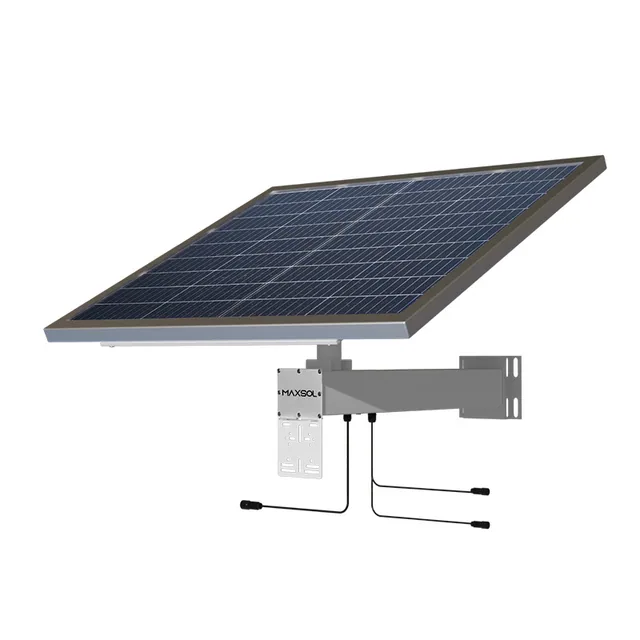

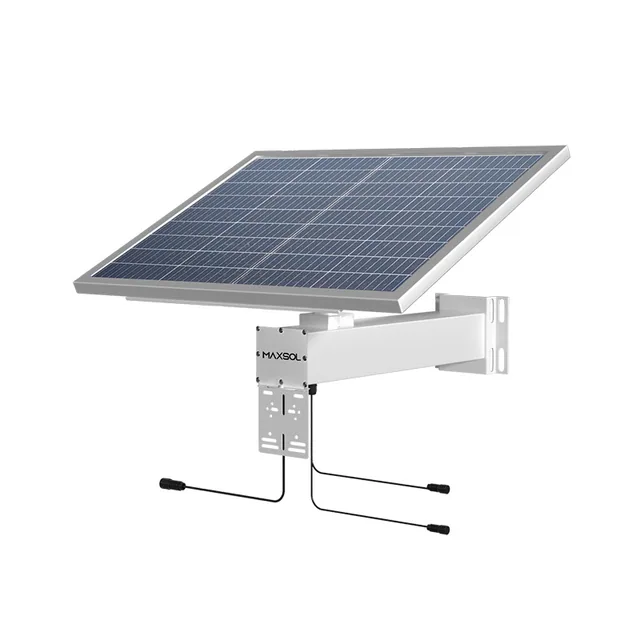

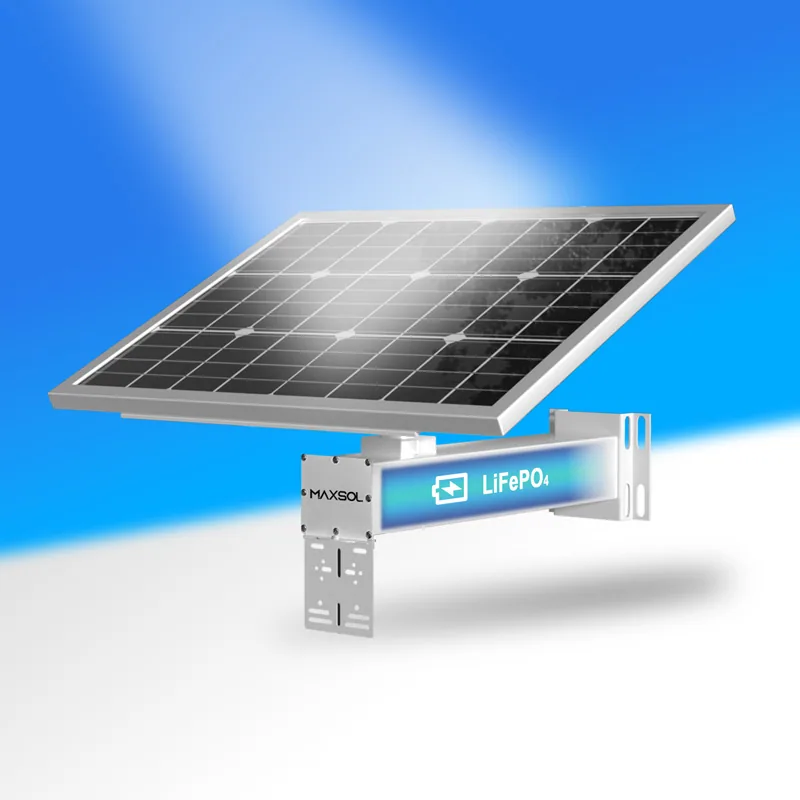

Als architectuurvoorbeeld combineert het Maxsol CS12060-zonnesysteem met 120 W paneel en 768 Wh accu een monokristallijn paneel van 120 W, een 12,8 V 60 Ah LiFePO4-accu, een MPPT-controller en drie 12V-DC-uitgangen. Deze specificaties maken het product nog niet automatisch geschikt voor een bepaalde camera-installatie. De werkelijke energiebalans, omgeving, bekabeling en benodigde PoE-interface blijven aparte ontwerpvragen.

Voor een bredere bespreking van topologieën is ook de gids over off-grid zonne-energie voor PoE-netwerken relevant.

Meet het verbruik van camera’s en hulpapparatuur

Gebruik voor de energieberekening niet alleen het nominale vermogen op het etiket van de camera. Een buitencamera kan afhankelijk van bedrijfsmodus sterk wisselen in verbruik. Nachtverlichting, IR-leds, verwarming, ontwaseming, optische zoom, PTZ-motoren, lokale opslag en beeldanalyse kunnen aanvullende belasting veroorzaken.

Neem minimaal de volgende onderdelen op:

Belasting Te controleren toestand
PoE-camera Overdag, ’s nachts en tijdens opstarten
IR- of witlichtverlichting Volledige nachtstand
Verwarming of ventilator Lage temperatuur of hoge interne temperatuur
PTZ-aandrijving Gelijktijdige pan-, tilt- en zoombeweging
Draadloze bridge of CPE Normaal verkeer en opnieuw verbinden
Switch, injector of converter Eigenverbruik bij belasting én in rust
Router of mobiele gateway Normaal bedrijf, zoeken naar netwerk en herstart
Recorder of edgecomputer Opstart, schrijven naar opslag en piekverwerking
Monitoring en sensoren Continu verbruik en alarmtransmissie

Meet bij voorkeur aan de accuzijde van de complete keten. Daarmee worden ook omzettingsverliezen en het eigenverbruik van converters meegenomen. Een berekening op basis van alleen het camera-ingangsvermogen onderschat vaak de dagelijkse energiebehoefte.

De dagelijkse belasting wordt berekend als:

Dagverbruik in Wh = vermogen in W × bedrijfsduur in uren

Voor verschillende bedrijfsstanden telt u de afzonderlijke perioden op. Een camera die overdag minder gebruikt dan ’s nachts moet dus niet met één optimistisch gemiddeld wattage worden doorgerekend.

Een vereenvoudigd rekenvoorbeeld:

  • camera overdag: 7 W gedurende 12 uur = 84 Wh;
  • camera met nachtverlichting: 11 W gedurende 12 uur = 132 Wh;
  • backhaulapparaat: 5 W gedurende 24 uur = 120 Wh;
  • overige gemeten conversie- en systeemverliezen: 35 Wh.

Het totale voorbeeldverbruik bedraagt dan 371 Wh per etmaal. Dit is uitsluitend een rekenmethode, geen voorspelling voor een specifiek systeem. Werkelijke waarden moeten onder representatieve omstandigheden worden gemeten.

Controleer opstart- en piekvermogen

Een systeem kan voldoende energie per dag hebben en toch uitvallen tijdens het opstarten. Dat gebeurt wanneer camera, radio en router tegelijk een stroompiek veroorzaken waardoor de accuspanning inzakt of een converter zijn stroomlimiet bereikt.

Test onder meer:

  • koude start van alle apparatuur tegelijk;
  • inschakelen van IR-verlichting;
  • PTZ-beweging tijdens actieve videotransmissie;
  • opnieuw verbinden van een draadloze radio;
  • herstel na onderspanningsbeveiliging;
  • herstart bij een gedeeltelijk geladen accu.

Controleer niet alleen het continue vermogen, maar ook het toegestane piekvermogen, de duur daarvan en het gedrag van de beveiligingen.

Dimensioneer accu en zonnepaneel voor de ontwerpmaand

Voor een Nederlandse buiteninstallatie hoort de minst gunstige ontwerpperiode centraal te staan. De winter combineert kortere dagen, lagere instraling en mogelijk een hoger cameraverbruik door langere nachtmodus of verwarming. Een systeem dat op een zomergemiddelde is gebaseerd, kan daardoor in de winter regelmatig uitschakelen.

De benodigde nominale opslag kan globaal worden berekend als:

Accucapaciteit in Wh = dagverbruik × gewenste autonomiedagen ÷ bruikbare ontladingsfractie

De bruikbare ontladingsfractie hangt af van accutype, temperatuur, levensduurdoel en de ingestelde afschakelgrenzen. Gebruik hiervoor de gegevens van de betreffende accu en laadregelaar. Ga er niet van uit dat de volledige nominale Wh-capaciteit beschikbaar is voor de belasting.

Bij een dagverbruik van 371 Wh en twee dagen autonomie is vóór correctie 742 Wh nodig. Zodra reserve, temperatuurinvloed en ontladingsgrenzen worden meegenomen, moet de nominale opslag hoger liggen. Hoeveel hoger kan alleen worden bepaald met de specificaties en gebruikscondities van de gekozen accu.

Dimensioneer het paneel op herstel, niet alleen op gemiddelde belasting

Het zonnepaneel moet niet alleen één normaal etmaal compenseren. Na een donkere periode moet het ook de accu binnen een aanvaardbare tijd kunnen herstellen terwijl de camera blijft functioneren.

Een praktische basisformule is:

Benodigd paneelvermogen = dagelijks energieverbruik ÷ effectieve zonuren ÷ systeemfactor

De systeemfactor verwerkt verliezen door temperatuur, vervuiling, kabels, laadregeling, acculaden, oriëntatie en andere omstandigheden. Gebruik voor effectieve zonuren maandgegevens die passen bij de locatie, paneelhoek en eventuele schaduw. Jaarmiddelden zijn onvoldoende voor een systeem dat het hele jaar zelfstandig moet functioneren.

Beoordeel daarnaast:

  • schaduw van bomen, masten en gebouwen gedurende de hele dag;
  • lage zonnestand in de ontwerpmaand;
  • oriëntatie en hellingshoek van het paneel;
  • sneeuw, vuil, bladeren en vogeluitwerpselen;
  • temperatuurgrenzen voor laden en ontladen;
  • laadvermogen en spanningsbereik van de MPPT-controller;
  • maximale herstelduur na meerdere slechte dagen;
  • ruimte voor toekomstige belastingen.

Een stap-voor-stapmethode staat in de aanvullende uitleg over het dimensioneren van een off-grid zonnesysteem voor camerabewaking.

Controleer converterspanning, polariteit, pinout en protocol

Energiecapaciteit en PoE-compatibiliteit zijn verschillende controles. Een accu kan ruim voldoende Wh bevatten terwijl de camera toch niet start door een verkeerde spanning, polariteit, pinout of PoE-methode.

Controleer voor elke combinatie ten minste:

  1. DC-ingangsbereik: past de minimale en maximale accuspanning bij de converter?
  2. PoE-uitgangsspanning: ligt deze binnen het toegestane bereik van de camera?
  3. Continu uitgangsvermogen: kan de converter camera en kabelverlies dragen?
  4. Piekvermogen: blijft de uitgang stabiel tijdens opstarten en nachtfuncties?
  5. Polariteit: staan plus en min op de juiste aderparen?
  6. Pinout: gebruikt de camera dezelfde voedingsparen en modus?
  7. PoE-protocol: verwacht de camera passieve voeding of IEEE-detectie en onderhandeling?
  8. Ethernet-snelheid: ondersteunt de doorvoer de vereiste linksnelheid?
  9. Aarding en overspanningsconcept: passen converter, kabel en behuizing in het totale beschermingsontwerp?

De Maxsol POE24V DC-naar-PoE-converter accepteert volgens de gedocumenteerde gegevens 12–36 V DC en heeft een instelbare PoE-uitgang van 12–57 V, Gigabit Ethernet en een LCD-weergave voor de spanning. Bij omzetting van 12 V naar 48 V bedraagt de gedocumenteerde continue belasting maximaal 30 W. De genoemde omzettingsefficiëntie tot 94% is een maximum en mag niet als gegarandeerde ontwerpwaarde worden gebruikt.

Op basis van deze gegevens is IEEE-detectie of -onderhandeling niet vastgesteld. Controleer daarom vóór aansluiting expliciet de vereiste spanning, polariteit, aderbezetting, PoE-modus, het cameravermogen en het kabelverlies. De converter en het genoemde zonnesysteem zijn architectuurvoorbeelden en geen gevalideerde productbundel.

Instelbare spanning is geen bewijs van IEEE-PoE

Bij gestandaardiseerde PoE vindt doorgaans detectie en eventueel classificatie of vermogensonderhandeling plaats voordat volledige voeding wordt aangeboden. Een passieve PoE-bron kan daarentegen direct spanning op bepaalde aderparen zetten.

Dat verschil is belangrijk:

  • een IEEE-camera kan weigeren te starten zonder correcte detectie;
  • een passieve uitgang kan schade veroorzaken als spanning of pinout verkeerd is;
  • dezelfde nominale spanning bewijst geen protocolcompatibiliteit;
  • een RJ45-aansluiting betekent niet automatisch dat twee apparaten elektrisch uitwisselbaar zijn.

Raadpleeg daarom zowel de documentatie van de voedingsbron als die van de powered device. Bij onduidelijkheid is een gecontroleerde meting veiliger dan een proefaansluiting op de uiteindelijke camera.

Bereken kabelverlies afzonderlijk

Lange buitenkabels veroorzaken spanningsval en warmteverlies. Het verlies neemt toe met stroom, kabellengte en aderweerstand. Omdat voor hetzelfde vermogen bij een lagere spanning meer stroom nodig is, kan transport op een passende hogere PoE-spanning gunstiger zijn, mits alle apparatuur daarvoor is ontworpen.

Controleer:

  • totale heen- en terugweg van de stroom;
  • geleiderdoorsnede en werkelijk kabelmateriaal;
  • gebruikte aderparen;
  • connectoren, koppelingen en overspanningsbeveiligingen;
  • spanning bij de camera onder maximale belasting;
  • warmteontwikkeling in kabelbundels en afgesloten behuizingen.

Test niet alleen met een korte patchkabel op de werkbank. Gebruik tijdens de eindtest de beoogde kabelsoort en een lengte die de veldinstallatie vertegenwoordigt.

Neem backhaul, monitoring en herstartbelasting mee

Een autonome camera zonder bruikbare dataverbinding is alleen geschikt als lokale opname bewust onderdeel van het ontwerp is. Bepaal daarom vooraf hoe beelden, alarmen en beheergegevens de locatie verlaten.

Mogelijke backhaulpaden zijn:

  • een Ethernetverbinding naar een nabijgelegen netwerkpunt;

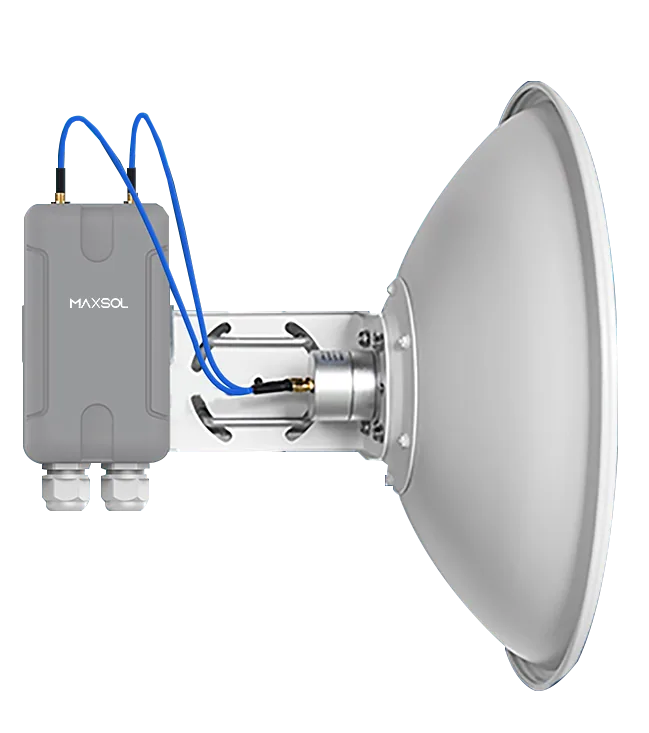

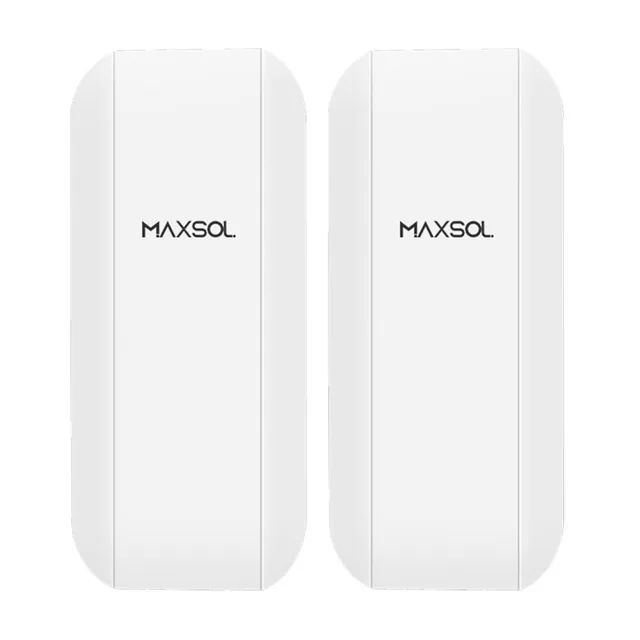

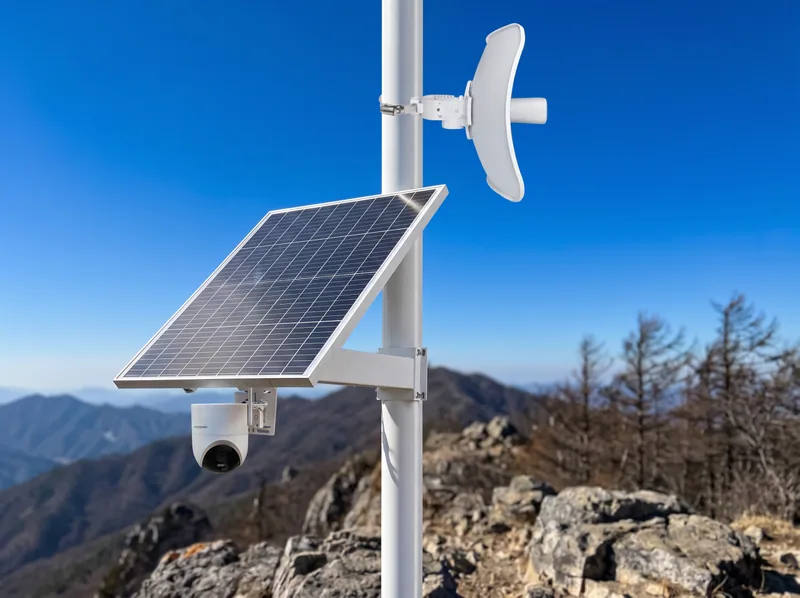

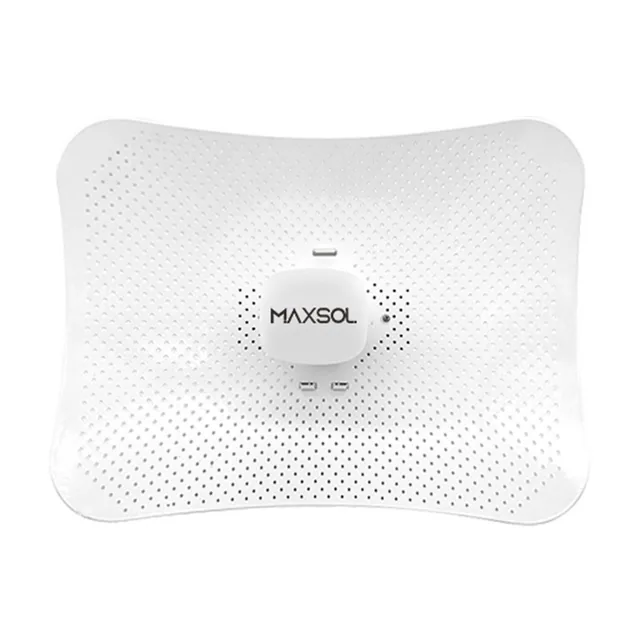

  • een point-to-point of point-to-multipoint draadloze bridge;
  • een mobiele router;
  • lokale opslag met periodieke synchronisatie;
  • een combinatie van lokale opname en externe alarmtransmissie.

Neem het continue verbruik van radio, router en switch op in de energiebalans. Vooral netwerkapparatuur die 24 uur per dag actief blijft, kan op etmaalbasis meer energie vragen dan verwacht.

Bewaak meer dan alleen camerabereikbaarheid

Een ping naar de camera toont niet waarom een locatie dreigt uit te vallen. Waar de apparatuur dit ondersteunt, zijn de volgende waarden nuttig:

  • accuspanning en laadstatus;
  • zonnepaneelspanning en laadstroom;
  • belastingsstroom;
  • status van MPPT en onderspanningsbeveiliging;
  • temperatuur in accu- en elektronicabehuizing;
  • beschikbaarheid van camera, switch en backhaul;
  • netwerkverkeer en pakketverlies;
  • herstartteller en duur van uitval.

Stel alarmdrempels zo in dat onderhoud mogelijk is voordat de onderspanningsbeveiliging ingrijpt. Houd er rekening mee dat accuspanning alleen niet altijd een nauwkeurige indicatie van de resterende energie geeft.

Ontwerp een veilige herstartvolgorde

Na een diepe ontlading kan een systeem in een herstartlus terechtkomen. Zodra het eerste zonlicht de spanning iets verhoogt, start alle apparatuur tegelijk. De hoge inschakelstroom laat de spanning vervolgens opnieuw dalen, waarna het proces zich herhaalt.

Beperk dit risico met:

  • voldoende verschil tussen uitschakel- en herinschakelspanning;
  • een tijdvertraging voordat belastingen opnieuw worden geactiveerd;
  • gefaseerde start van converter, switch, backhaul en camera;
  • prioriteit voor communicatie- of monitoringapparatuur;
  • blokkering van niet-kritieke belastingen bij lage laadstatus;
  • handmatige herstelmogelijkheid op locatie;
  • instellingen die behouden blijven na volledig spanningsverlies.

Controleer ook wat elk apparaat doet na stroomherstel. Een camera kan bijvoorbeeld terugkeren naar een andere PTZ-positie, terwijl een router mogelijk handmatige invoer nodig heeft als configuratie of simstatus niet correct wordt hersteld.

Test en stel het systeem in vóór plaatsing op afstand

Bouw de complete keten eerst op de werkbank op. Gebruik dezelfde hoofdcomponenten, connectoren, beveiligingen en representatieve kabellengten als op locatie. Een afzonderlijke test van paneel, accu of camera is niet voldoende; juist de interactie tussen de onderdelen veroorzaakt veel storingen.

Volg deze praktische inbedrijfstellingsprocedure:

  1. Controleer alle nominale gegevens. Leg ingangsbereik, uitgangsspanning, vermogen, polariteit en pinout schriftelijk vast.
  2. Test zonder camera. Meet de DC- en PoE-uitgang met geschikte meetapparatuur voordat een powered device wordt aangesloten.
  3. Sluit een gecontroleerde belasting aan. Controleer spanningsstabiliteit en opwarming bij continu en piekvermogen.
  4. Test de camera over de definitieve kabellengte. Activeer nachtverlichting, PTZ, zoom en andere zware functies.
  5. Voeg de backhaul toe. Belast het netwerk met representatieve video en beheerdata.
  6. Simuleer een donkere periode. Schakel de zonne-input uit en registreer het accuverloop en de uitschakelgrens.
  7. Test herstel na onderspanning. Controleer of het systeem zonder herstartlus terugkeert.
  8. Test gedeeltelijke fouten. Onderbreek achtereenvolgens camera, Ethernet, backhaul en laadinput.
  9. Controleer thermisch gedrag. Test waar mogelijk bij temperaturen die de veldomstandigheden benaderen.
  10. Documenteer instellingen en metingen. Noteer zekeringen, kabels, spanningen, software-instellingen en alarmdrempels.

Veelvoorkomende ontwerpfouten

Vermijd vooral deze fouten:

  • paneelvermogen kiezen zonder eerst het etmaalverbruik te meten;
  • nominale accucapaciteit volledig als bruikbare capaciteit rekenen;
  • rekenen met jaarlijkse instraling in plaats van de ontwerpmaand;
  • alleen het cameraverbruik opnemen en backhaul vergeten;
  • maximale conversie-efficiëntie als vaste waarde gebruiken;
  • aannemen dat instelbare PoE-spanning gelijkstaat aan IEEE-compatibiliteit;
  • kabelverlies pas na installatie beoordelen;
  • geen rekening houden met gelijktijdige opstartpieken;
  • een metalen buitenkast plaatsen zonder thermisch en condensatieontwerp;
  • geen veilige herstelstrategie na lage accuspanning configureren.

Beslis op basis van twee afzonderlijke goedkeuringen

Geef het ontwerp pas vrij wanneer het twee onafhankelijke controles heeft doorstaan.

Energiegoedkeuring:

  • het gemeten dag- en nachtverbruik is bekend;
  • accu-autonomie past bij de ontwerpperiode;
  • paneel en MPPT kunnen belasting én herstel ondersteunen;
  • temperatuur, schaduw en systeemverliezen zijn verwerkt;
  • opstart- en piekbelastingen zijn getest.

PoE- en netwerkgoedkeuring:

  • spanning, polariteit, pinout en protocol zijn bevestigd;
  • continu en piekvermogen blijven binnen de grenzen;
  • kabelverlies is bij eindlengte gemeten;
  • Ethernetdoorvoer en backhaul zijn voldoende;
  • monitoring en herstel na stroomuitval werken zoals bedoeld.

Vergelijk als volgende stap de gekoppelde Maxsol-productvoorbeelden met het vereiste aantal poorten, de gemeten belasting, kabellengte, beschikbare zonne-energie, buitenomgeving en gewenste beheerfuncties. Voeg alleen componenten samen nadat de energiecapaciteit én de elektrische PoE-compatibiliteit afzonderlijk zijn bevestigd.

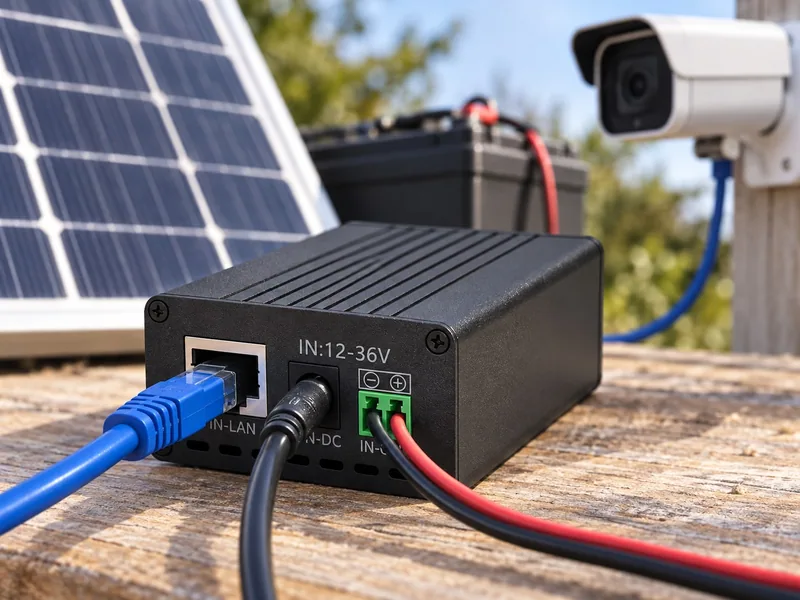

Maxsol POE24V DC-naar-PoE-converter met ethernetpoorten en LCD-spanningsweergave
