PoE-buitenkast kiezen: voeding, glasvezel en accuback-up

Een outdoor PoE-switchbox met batterijback-up combineert netwerkverdeling, voeding en bescherming in één afsluitbare behuizing bij de apparatuur. Dat beperkt losse voedingsadapters, verbindingskasten en kabelovergangen op locaties zoals cameramasten, toegangswegen, terreinen en draadloze brugpunten.

Kies niet alleen op het aantal PoE-poorten. Controleer eerst de beschermingsgraad van de kast, het werkelijke opgenomen vermogen van alle aangesloten apparaten, de benodigde uplink, de netvoeding en de gewenste overbruggingstijd bij stroomuitval. Vooral de accucapaciteit zegt op zichzelf niet hoeveel uur een installatie blijft draaien: die tijd hangt altijd af van de belasting, omzettingsverliezen, temperatuur en toestand van de accu.

Waarom switching en voeding buiten integreren?

Bij een buitennetwerk bevinden camera’s, access points, intercoms of CPE’s vaak op afstand van de technische ruimte. Een geïntegreerde PoE-kast brengt de switch, voedingsvoorziening en eventuele UPS dicht bij die eindapparatuur. Daardoor hoeft niet iedere verbinding afzonderlijk van een lokale adapter en kleine verdeelkast te worden voorzien.

De praktische voordelen zijn:

Minder losse componenten op locatie. Switch, voeding en behuizing vormen één gepland installatiepunt.
PoE over één datakabel. Geschikte eindapparatuur ontvangt netwerkverbinding en voeding via dezelfde ethernetkabel.
Glasvezel als robuuste ruggengraat. Met SFP-uplinks kan de koperverbinding naar de hoofdverdeler worden vervangen door glasvezel, bijvoorbeeld bij langere trajecten of tussen gebouwen.
Eenvoudiger storingsanalyse. De netwerkknooppunten zijn op vooraf bepaalde locaties gegroepeerd.
Betere voorbereiding op stroomuitval. Een UPS-module en batterij kunnen een tijdelijke onderbreking opvangen, mits de energiebalans vooraf klopt.

Integratie is echter geen vervanging voor ontwerpwerk. Een outdoor PoE-switchbox moet nog steeds correct worden gemonteerd, geaard waar vereist, beschermd tegen overspanning en doorgerekend op belasting. Ook kabelwartels, bochtstralen van glasvezel, afdichtingen en de bereikbaarheid voor onderhoud verdienen aandacht.

Behuizing en omgevingscontrole

Voor buitenmontage is de behuizing het startpunt. Een kast met IP65-beschermingsgraad is beschermd tegen stof en waterstralen, maar dat betekent niet automatisch dat iedere montageplek of iedere kabelinvoer zonder meer geschikt is.

Controleer de feitelijke plaatsing

Beoordeel vóór selectie en montage onder meer:

Regen en waterbelasting: plaats de kast niet waar langdurig water kan blijven staan of rechtstreeks van een dakrand op de behuizing slaat.
Zoninstraling: een donkere kast in volle zon kan intern warmer worden dan de buitentemperatuur. Houd rekening met de warmte van switch, voeding en batterij.
Condensvorming: temperatuurwisselingen kunnen vocht in een kast veroorzaken. Volg de montage- en kabelinvoervoorschriften van de fabrikant.
Trillingen en mechanische belasting: een mast, hekwerk of gevel moet voldoende stabiel zijn voor kast, bekabeling en onderhoudswerk.
Bereikbaarheid: monteer de kast hoog genoeg voor bescherming tegen vandalisme of water, maar niet zo dat inspectie en service onpraktisch worden.
Kabelinvoer: elke ongebruikte opening moet correct zijn afgedicht. Een goede IP-classificatie verliest zijn waarde bij verkeerd gemonteerde wartels.

Let ook op het onderscheid tussen beschermingsgraad en bedrijfstemperatuur. IP65 beschrijft de bescherming tegen indringing van stof en water; het zegt niet welke interne temperatuur de apparatuur, voeding of accu langdurig mag hebben. Vraag daarom altijd de toegestane bedrijfstemperaturen en montagevoorschriften op voor de specifieke configuratie.

Netspanning, aarding en overspanning

Outdoor installaties lopen een verhoogd risico op spanningspieken door lange kabeltrajecten, schakelhandelingen en onweersactiviteit. Een volledige aanpak bestaat doorgaans uit:

een geschikte en veilig aangelegde AC-voeding;
correcte aarding volgens het installatieontwerp;
overspanningsbeveiliging op relevante voedings- en datatrajecten;
afstemming tussen de aardpunten van kast, mast en overige infrastructuur;
controle van koperkabels die gebouwen, zones of masten met elkaar verbinden.

Een ingebouwde bescherming of metalen kast maakt externe bliksem- en overspanningsmaatregelen niet vanzelf overbodig. Bepaal per project waar energie of data een zone binnenkomt, waar potentiaalverschillen kunnen optreden en welke beveiligingsarchitectuur daarbij past. Laat werkzaamheden aan netspanning uitvoeren volgens de geldende veiligheidsregels door een vakbekwame installateur.

Managed of unmanaged switching: wat past bij het project?

De keuze tussen een managed en unmanaged switch hangt vooral af van de behoefte aan controle, segmentatie en diagnose. De PoE-poorten en glasvezeluplink kunnen in beide typen belangrijk zijn, maar de wijze waarop u het netwerk beheert verschilt wezenlijk.

Wanneer een managed switchbox logisch is

Een managed outdoor switchbox past bij installaties waar netwerkbeheer deel is van de oplevering. Layer 2-management kan relevant zijn voor functies zoals configuratie, bewaking en netwerksegmentatie, afhankelijk van de beschikbare firmware en functies van het gekozen product.

De SBOX2802SFG-I managed outdoor smart box is IP65 en combineert 8 Gigabit PoE-poorten met 2 Gigabit SFP-slots. De kast heeft Layer 2-management, een AC100-240V-ingang en een ingebouwde 240W DC55V UPS-module.

Kies managed wanneer u bijvoorbeeld:

eindapparatuur in afzonderlijke netwerksegmenten wilt onderbrengen;
een uplink en poortstatus centraal wilt kunnen controleren;
wijzigingen gecontroleerd wilt configureren;
netwerkstoringen sneller wilt kunnen isoleren;
voor meerdere locaties een consistente beheerstrategie opstelt.

Controleer wel altijd welke managementfuncties daadwerkelijk beschikbaar zijn en of die passen bij de eisen aan VLAN’s, monitoring, gebruikersbeheer, alarmmeldingen of beheerprotocollen. “Layer 2 managed” is geen volledige functielijst.

Wanneer unmanaged voldoende kan zijn

Een unmanaged oplossing is vaak passend voor een overzichtelijke installatie met weinig wijzigingen, een vaste topologie en beperkte behoefte aan centraal beheer. Dat kan installatie en inbedrijfstelling vereenvoudigen, maar storingsanalyse op afstand is doorgaans beperkter.

De SBOX1802SFG-I unmanaged industriële smart box heeft IP65, 8 Gigabit PoE-poorten, 2 Gigabit SFP-slots en een 300W-voeding. Deze versie biedt DIP-selecteerbare watchdog-, isolation-, VLAN- en priority-instellingen, plus QoS.

DIP-instellingen kunnen nuttig zijn wanneer een vooraf gedefinieerde functie per locatie gewenst is, zonder uitgebreid beheer op afstand. Leg de gekozen stand wel vast in het revisiedossier. Bij een later bezoek moet duidelijk zijn welke instelling is toegepast en waarom.

UPS- en batterijvereisten: bereken de reserve, ga niet uit van uren

Een UPS-module voorkomt niet dat apparatuur ooit uitschakelt; hij creëert alleen tijd tussen het wegvallen van de netspanning en het leeg raken van de accu. Die tijd moet passen bij het doel van de installatie: een korte spanningsdip opvangen, gecontroleerd afsluiten, of beveiliging en verbinding gedurende een vooraf bepaalde periode in bedrijf houden.

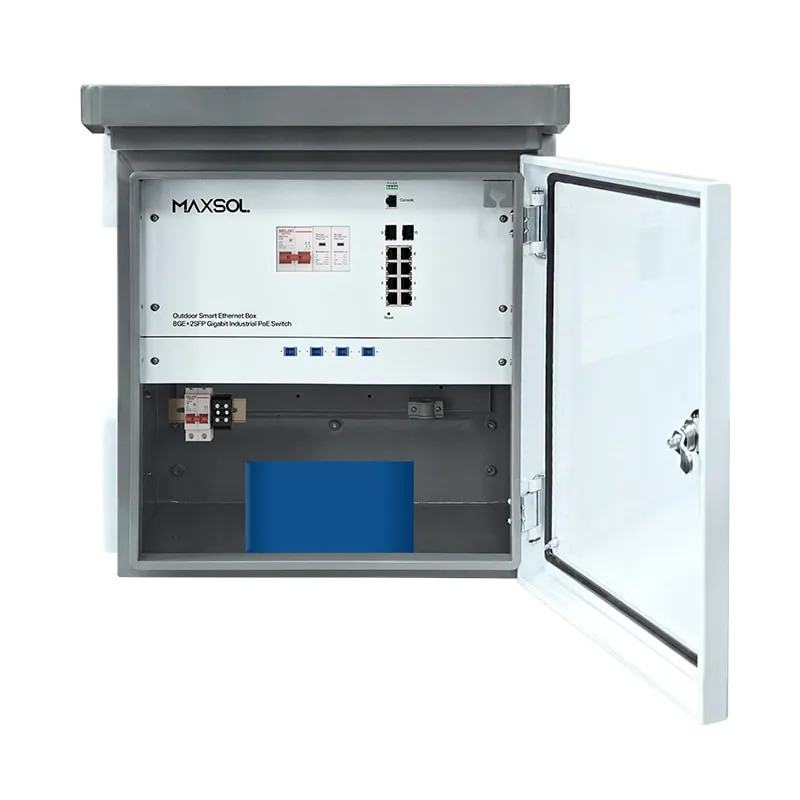

De SBOX2802SFG-I-288WH met ingebouwde LiFePO4-batterij voegt aan de managed IP65-configuratie een ingebouwde 48V 6Ah 288Wh LiFePO4-accu toe. De basis is de SBOX2802SFG-I met 8 Gigabit PoE-poorten, 2 Gigabit SFP-slots, Layer 2-management, AC100-240V-ingang en ingebouwde 240W DC55V UPS-module.

Rekenmethode voor de benodigde back-upduur

Gebruik als eerste benadering:

geschatte overbruggingstijd (uur) = bruikbare batterij-energie (Wh) ÷ werkelijk totaalvermogen (W)

Het werkelijk totaalvermogen bestaat uit:

het verbruik van alle PoE-eindapparaten;
het eigen verbruik van switch en interne elektronica;
eventuele SFP-modules;
verliezen in voeding, UPS en omzetting;
een reserve voor veroudering van de accu en ongunstige temperaturen.

Een accu van 288Wh levert dus niet automatisch 288Wh bruikbare energie aan de aangesloten apparatuur. Ook is een PoE-budget niet hetzelfde als het constante energieverbruik van de installatie. Een camera met IR-verlichting, verwarming of PTZ-motor kan in verschillende omstandigheden een sterk wisselend vermogen opnemen.

Stel de juiste vragen over de batterij

Neem deze punten op in het ontwerp:

Welk vermogen nemen de PoE-apparaten maximaal én gemiddeld op?
Zijn er nachtstanden, infraroodverlichting, verwarmingen of motoren die piekbelasting veroorzaken?
Hoe lang moet de locatie operationeel blijven bij een stroomstoring?
Is de back-up bedoeld voor alle poorten of alleen voor essentiële apparatuur?
Welke accutechnologie, capaciteit en laadvoorwaarden horen bij de gekozen kast?
Hoe beïnvloeden omgevingstemperatuur en accuveroudering de verwachte reserve?
Welke meldingen of inspectieroutines zijn nodig om de conditie van de batterij te bewaken?

Ontwerp niet op de theoretische grens. Voeg marge toe en bepaal vooraf wat er gebeurt wanneer de resterende acculading laag is. Bij kritieke sites kan het verstandig zijn om prioriteiten in de belasting aan te brengen, zodat essentiële verbindingen langer behouden blijven dan minder belangrijke apparatuur.

Vergelijk drie outdoor smart boxes van Maxsol

De onderstaande vergelijking beperkt zich tot de bevestigde productinformatie. Voor PoE-vermogen per poort, ondersteunde standaarden, afmetingen, temperatuurgebied, exacte SFP-compatibiliteit en aanvullende beveiligingsdetails moet u de actuele productspecificatie controleren.

Eigenschap	SBOX2802SFG-I	SBOX2802SFG-I-288WH	SBOX1802SFG-I
Beheer	Layer 2 managed	Layer 2 managed	Unmanaged
Beschermingsgraad	IP65	IP65	IP65
PoE-poorten	8 × Gigabit PoE	8 × Gigabit PoE	8 × Gigabit PoE
Glasvezeluplink	2 × Gigabit SFP	2 × Gigabit SFP	2 × Gigabit SFP
AC-ingang	AC100-240V	AC100-240V	Te bevestigen in productspecificatie
UPS / batterij	Ingebouwde 240W DC55V UPS-module	Ingebouwde 240W DC55V UPS-module en 48V 6Ah 288Wh LiFePO4-batterij	Geen batterij-informatie opgegeven
Voeding	UPS-module van 240W DC55V	UPS-module van 240W DC55V	300W-voeding
Lokale functies	Te bevestigen in productspecificatie	Te bevestigen in productspecificatie	DIP-selecteerbare watchdog, isolation, VLAN en priority; QoS

De keuze is in de kern als volgt:

Kies SBOX2802SFG-I wanneer Layer 2-management, een IP65-kast, 8 PoE-poorten, 2 SFP-slots en een ingebouwde UPS-module passen bij uw ontwerp, terwijl de batterijopzet afzonderlijk moet worden bepaald.
Kies SBOX2802SFG-I-288WH wanneer dezelfde managed basis nodig is én een ingebouwde 288Wh LiFePO4-batterij gewenst is. Bereken de reële autonomie altijd op basis van de geplande belasting.
Kies SBOX1802SFG-I wanneer een unmanaged IP65-oplossing met 8 Gigabit PoE-poorten, 2 Gigabit SFP-slots, lokale DIP-instellingen en een 300W-voeding beter aansluit op een eenvoudiger netwerkontwerp.

Installatieplanning: checklist vóór bestelling en montage

Een goede selectie voorkomt dat een kast technisch past, maar functioneel tekortschiet. Gebruik deze checklist tijdens engineering, inkoop en oplevering.

Netwerk en uplink

Tel het huidige én verwachte aantal PoE-eindapparaten.
Leg vast hoeveel vrije poorten nodig zijn voor uitbreiding of tijdelijke apparatuur.
Controleer of koper of glasvezel de juiste uplink is voor afstand, omgeving en isolatie.
Kies passende SFP-modules op basis van vezeltype, connector, snelheid en linkbudget.
Bepaal of managed functies vereist zijn voor segmentatie, beheer en storingzoeken.
Leg IP-adressering, VLAN-indeling en beheerrechten vast als u een managed switch toepast.

Voeding en PoE-belasting

Verzamel het maximale en normale vermogen van elk eindapparaat.
Tel het totale PoE-verbruik op en houd rekening met piekbelasting.
Controleer of het beschikbare PoE-vermogen, de voedingsbron en de UPS-opzet op die belasting zijn berekend.
Verifieer de beschikbare AC-voorziening en de lokale elektrische beveiliging.
Bepaal of apparaten bij lage acculading geprioriteerd of uitgeschakeld moeten worden.

Back-up en batterij

Definieer de vereiste overbruggingstijd in plaats van alleen “batterijback-up” te specificeren.
Bereken de autonomie met gemiddeld én maximaal verwacht vermogen.
Neem marge op voor conversieverliezen, accuveroudering en temperatuur.
Controleer onderhouds-, inspectie- en vervangingsvereisten voor de batterij.
Leg vast welke apparatuur tijdens een netspanningsuitval absoluut operationeel moet blijven.

Montage en bescherming

Controleer de montageondergrond, kastpositie en bereikbaarheid.
Plan kabelinvoeren zo dat de afdichting en trekontlasting behouden blijven.
Controleer de noodzaak van aarding en overspanningsbeveiliging voor voeding en data.
Houd koperverbindingen tussen gebouwen, masten en zones extra kritisch tegen het licht.
Label poorten, voedingsgroepen, glasvezelverbindingen en beveiligingen voor toekomstig onderhoud.
Test na oplevering PoE-belasting, uplink, failovergedrag bij spanningsuitval en herstel na terugkeer van netspanning.

Een outdoor PoE-switchbox met batterijback-up is het meest waardevol wanneer kast, netwerk en energievoorziening als één systeem worden gespecificeerd. Vergelijk daarom de gekoppelde Maxsol-modellen op benodigd aantal poorten, werkelijk vermogen, glasvezelafstand, omgevingscondities en gewenste beheermogelijkheden voordat u een configuratie kiest.
