Zonne-energiesysteem voor buitencamera’s kiezen: 5 factoren

Een zonne-energiesysteem voor beveiligingscamera’s buiten kiest u niet alleen op basis van het wattage van het zonnepaneel. De juiste oplossing moet de volledige camerabelasting voeden, passen bij de elektrische aansluitingen, voldoende energie leveren tijdens ongunstige seizoenen en bestand zijn tegen de omstandigheden op locatie.

Begin daarom bij de camera’s en netwerkapparatuur, niet bij een standaard zonnekit. Leg het continue en maximale verbruik vast, controleer de voedingsinterface, beoordeel schaduw en winterse omstandigheden en bepaal daarna pas de benodigde paneel-, accu- en controllerconfiguratie. Een geïntegreerde set vereenvoudigt de selectie, terwijl losse componenten meer ontwerpvrijheid bieden maar ook meer compatibiliteitscontroles vereisen.

1. Camerabelasting en elektrische interfaces

De eerste selectiefactor is de totale elektrische belasting van het beveiligingssysteem. Neem niet alleen het nominale vermogen van de camera mee, maar alle apparatuur die dag en nacht vanuit het zonnesysteem wordt gevoed.

Een installatie kan bijvoorbeeld bestaan uit:

één of meer vaste IP-camera’s;
een PTZ-camera met hogere piekbelasting tijdens beweging;
infraroodverlichting die ’s nachts wordt ingeschakeld;
verwarming, ventilatie of ruitontwaseming in de camera;
een draadloze bridge, router of 4G/5G-modem;
een PoE-injector of netwerkswitch;
lokale opslag, sensoren of toegangsapparatuur;
omzetters tussen de accu, DC-uitgangen en aangesloten apparaten.

Een veelgemaakte fout is rekenen met het gemiddelde cameraverbruik uit een brochure. De werkelijke belasting kan stijgen wanneer infraroodleds, verwarming, PTZ-motoren of radiozenders actief zijn. Controleer daarom zowel het continue verbruik als de maximale gelijktijdige belasting en eventuele inschakelpieken.

Controleer de voedingsinterface

De spanning en aansluiting moeten rechtstreeks of via een geschikte omzetter op elkaar aansluiten. Buitencamera’s kunnen bijvoorbeeld werken met 12 V DC, 24 V AC, passieve PoE of gestandaardiseerde PoE-varianten zoals IEEE 802.3af, 802.3at of 802.3bt. Deze interfaces zijn niet zonder meer uitwisselbaar.

Een zonnesysteem met 12 V DC-uitgangen is dus niet automatisch geschikt voor een PoE-camera. Mogelijk zijn een DC-DC-omzetter, PoE-injector of geschikte switch nodig. Controleer daarbij:

de vereiste ingangsspanning en toegestane spanningsmarge;
de polariteit en connector;
het maximale vermogen per uitgang;
het totale beschikbare uitgangsvermogen;
de PoE-standaard of het type passieve PoE;
verliezen in omzetters en lange voedingskabels;
de maximale stroom tijdens opstarten en nachtbedrijf.

Voor het bepalen van de dagelijkse energiebehoefte en de verhouding tussen paneel en accu kunt u de afzonderlijke gids over het dimensioneren van een autonoom zonnesysteem voor camerabewaking gebruiken. Die behandelt de berekeningsstappen uitgebreider. Voor de eerste systeemselectie is vooral van belang dat alle belastingen en omzettingsverliezen in de inventarisatie staan.

Hypothetisch uitgangspunt: wanneer een camera overdag 8 W gebruikt maar met ingeschakelde infraroodverlichting 14 W, mag het systeem niet uitsluitend op 8 W worden geselecteerd. Als daarnaast een draadloze verbinding en omzetter continu actief zijn, horen ook die belastingen bij het 24-uursprofiel. Dit is een ontwerpaannname, geen gemeten prestatie van een product.

2. Seizoensgebonden zonlicht en schaduw

Een systeem dat in de zomer voldoende energie opwekt, kan in een donkere of bewolkte periode tekortschieten. Dimensioneer een permanent camerasysteem daarom op de relevante ongunstige gebruiksperiode, niet op een zonnige gemiddelde dag.

Voor locaties in Nederland zijn seizoensverschillen, wisselende bewolking en een lage zonnestand belangrijke ontwerpfactoren. Gebruik locatiespecifieke gegevens voor de beoogde paneelrichting en hellingshoek. Er bestaat geen universele paneelhoek of vaste opbrengst die voor iedere installatie geldt.

Voer bij voorkeur een schaduwinspectie uit op de daadwerkelijke montageplaats. Let niet alleen op zichtbare obstakels rond het middaguur, maar ook op:

bomen en begroeiing die later groter kunnen worden;
gebouwen, masten en verkeersobjecten;
tijdelijke opslag, bouwmaterieel of geparkeerde voertuigen;
slagschaduw bij een lage zonnestand;
vervuiling door stof, bladeren of vogels;
toekomstige uitbreiding van de locatie.

Zelfs gedeeltelijke schaduw kan de beschikbare zonne-energie beperken. Hoe groot het effect is, hangt onder meer af van de paneelconfiguratie, de regelaar en het moment van de dag. Vermijd daarom ontwerpen die alleen onder ideale omstandigheden voldoende marge hebben.

Beoordeel de montageplaats vóór de systeemkeuze

Leg tijdens de locatieopname minimaal het volgende vast:

beschikbare ruimte voor paneel en behuizing;
oriëntatie en mogelijke hellingshoeken;
schaduw per relevant dagdeel en seizoen;
afstand tot camera’s en netwerkapparatuur;
windbelasting en mechanische bevestigingsmogelijkheden;
toegang voor reiniging en onderhoud;
risico op vandalisme of onbedoelde verplaatsing.

Wanneer goede zonne-instraling alleen op afstand van de camera beschikbaar is, moet u ook kabelverliezen en kabelbescherming meenemen. Soms is plaatsing van het paneel op een gunstiger positie efficiënter dan simpelweg een groter paneel naast de camera installeren. Dat vraagt wel om een gecontroleerd ontwerp van kabeldoorsnede, spanningsval en overspanningsbeveiliging.

3. Autonomie en accubehoefte

De accu moet de apparatuur voeden wanneer het paneel weinig of geen bruikbare energie levert. De gewenste autonomie hangt af van de kriticiteit van de locatie, het seizoensprofiel, de belasting en de mogelijkheid om een storing snel te verhelpen.

Nominale accucapaciteit in Wh is niet gelijk aan de energie die uiteindelijk aan de camera wordt geleverd. Omzettingsverliezen, temperatuur, beveiligingsgrenzen, ontlaadlimieten en het gedrag van de laadregelaar beïnvloeden de bruikbare energie. Een nominale waarde mag daarom niet als gegarandeerde gebruiksduur worden gelezen.

Bepaal vooraf:

hoeveel tijd het systeem zonder relevante zonne-opbrengst moet overbruggen;
welke minimale accureserve gewenst is;
of alle apparatuur continu moet blijven werken;
welke belastingen bij een lage accustand mogen worden uitgeschakeld;
binnen welke temperaturen de accu kan laden en ontladen;
hoe de accustatus lokaal of op afstand wordt gecontroleerd.

LiFePO4 wordt veel toegepast in autonome systemen, maar de chemie alleen maakt een accu nog niet geschikt voor iedere locatie. De laadtemperatuur, beveiliging, laadregelaar en systeemintegratie blijven bepalend. Lees voor die afweging de praktische uitleg over de voordelen en aandachtspunten van LiFePO4 voor zonnegevoede camerabewaking.

Drie configuraties als selectievoorbeelden

De onderstaande Maxsol-systemen laten zien hoe geïntegreerde configuraties kunnen verschillen. Het zijn selectievoorbeelden en geen vooraf geteste, universeel compatibele camerabundels.

Selectievoorbeeld	Gedocumenteerde configuratie	Uitgangen en regeling	Wanneer onderzoeken
CS8040 met 80W-paneel en 576Wh-accu	Monokristallijn paneel van 80 W; 12,8 V 45 Ah, nominaal 576 Wh LiFePO4	MPPT-controller; drie 12 V DC-uitgangen; RS485 optioneel	Voor een relatief beperkte belasting, nadat energiebehoefte en wintermarge zijn gecontroleerd

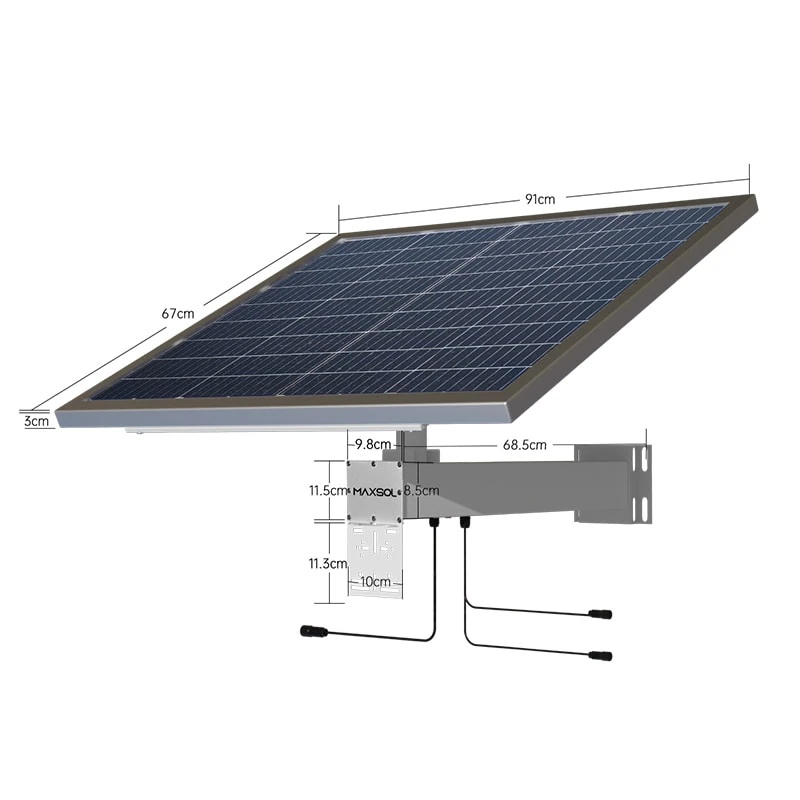

CS12060 met 120W-paneel en 768Wh-accu	Monokristallijn paneel van 120 W; 12,8 V 60 Ah, nominaal 768 Wh LiFePO4	MPPT-controller; drie 12 V DC-uitgangen; RS485 optioneel	Wanneer meer opwek- en opslagcapaciteit nodig lijkt, maar drie DC-uitgangen voldoende zijn
CS400150 met 400W-paneelconfiguratie en 1920Wh-accu	Twee panelen van 200 W; 12,8 V 150 Ah, nominaal 1920 Wh LiFePO4	MPPT-regeling; vier 12 V DC-uitgangen	Voor een hogere of uitgebreidere belasting die door een volledige ontwerpberekening wordt ondersteund

Groter is niet automatisch beter. Een grotere accu kan meer energie opslaan, maar moet onder de beschikbare omstandigheden ook weer tijdig worden geladen. Een groter paneel moet bovendien binnen de grenzen van de controller vallen.

Controleer voor iedere actuele configuratie in het datablad:

maximale PV-spanning, PV-stroom en PV-vermogen van de controller;
toegestane acculaadtemperaturen;
aanwezige elektrische en thermische beveiligingen;
maximale stroom per DC-uitgang en voor alle uitgangen samen;
meegeleverde kabels, connectoren en montageonderdelen;
beschikbaarheid en functie van optionele RS485;
instellingen voor uitschakeling en herstel bij een lage accuspanning.

Gebruik de nominale accuwaarden uitsluitend als invoer voor het ontwerp. Ze vormen geen garantie voor een vast aantal uren autonomie, een bepaalde levensduur of ononderbroken 24/7-bedrijf.

4. Installatiebescherming en onderhoud

Een elektrisch passend systeem kan buiten alsnog onbetrouwbaar worden wanneer behuizing, kabelinvoer, bevestiging en onderhoudstoegang niet goed zijn ontworpen. Kijk daarom naar de hele installatie en niet alleen naar paneel en accu.

De benodigde bescherming verschilt per locatie. Regen, condens, temperatuurschommelingen, wind, vuil, zoute lucht, insecten en vandalisme kunnen elk andere maatregelen vereisen. Vraag niet alleen naar een beschermingsklasse, maar controleer waarop die klasse van toepassing is en of kabelwartels, connectoren en doorvoeren dezelfde bescherming ondersteunen.

Belangrijke installatiecontroles zijn:

geschikte buitenbehuizing voor controller, accu en verbindingen;
correcte kabelwartels en trekontlasting;
UV- en weersbestendige buitenkabels;
scheiding en markering van energie- en datakabels;
passende zekeringen of overstroombeveiliging;
aardings- en overspanningsconcept voor de locatie;
mechanische borging van paneel, mast en kast;
bescherming tegen onbevoegde toegang;
afvoer of beheersing van condens;
voldoende werkruimte voor inspectie en vervanging.

Overspannings- en bliksemrisico’s zijn sterk locatieafhankelijk. Een vrijstaande mast in open terrein vraagt om een andere beoordeling dan een camera onder de gevel van een bestaand gebouw. Laat de benodigde aarding, potentiaalvereffening en overspanningsbeveiliging aansluiten op het totale elektrische ontwerp.

Ontwerp onderhoud vooraf

Een onderhoudsvrije installatie bestaat in de praktijk zelden. Panelen kunnen vervuilen, verbindingen kunnen losraken en begroeiing kan nieuwe schaduw veroorzaken. Maak daarom vóór installatie een eenvoudig onderhoudsplan met:

inspectie van paneeloppervlak en bevestigingsmateriaal;
controle op corrosie, vocht en beschadigde afdichtingen;
meting of uitlezing van laad- en accustatus;
controle van kabels, connectoren en beveiligingen;
beoordeling van nieuwe schaduwbronnen;
verificatie van camera-, radio- en netwerkfunctie.

Optionele communicatie, zoals RS485 bij de genoemde voorbeelden, betekent niet automatisch dat bewaking op afstand met een bestaand platform werkt. Controleer protocolinformatie, benodigde hardware, registerbeschrijvingen en ondersteuning door het beheersysteem. Zonder bevestigde integratie moet monitoring als een apart ontwerpdeel worden behandeld.

5. Levensduurkosten en uitbreidbaarheid

Vergelijk zonnesystemen niet uitsluitend op aanschafprijs. De totale kosten worden ook beïnvloed door ontwerpwerk, montage, omzetters, bescherming, onderhoudsbezoeken, reserveonderdelen en de gevolgen van uitval.

Een goedkoop samengesteld systeem kan duurder worden wanneer verschillende onderdelen niet goed samenwerken of wanneer de installatie vaak ter plaatse moet worden gereset. Omgekeerd kan een grotere geïntegreerde set onnodig kostbaar en fysiek onpraktisch zijn als de belasting klein is.

Geïntegreerde set of losse componenten?

Aspect	Geïntegreerde set	Afzonderlijk gespecificeerde componenten
Selectie	Paneel, accu en controller zijn als configuratie gepresenteerd	Elk onderdeel wordt op de toepassing afgestemd
Compatibiliteitswerk	Minder combinaties te beoordelen, maar uitgangen en grenzen moeten nog steeds worden gecontroleerd	Volledige controle van spanning, stroom, communicatie en laadprofielen nodig
Flexibiliteit	Beperkt tot beschikbare configuraties en opties	Meer vrijheid voor bijzondere camera’s, PoE, radio’s en autonomie-eisen
Installatie	Kan de voorbereiding vereenvoudigen	Meer engineering, bekabeling en documentatie
Uitbreiding	Afhankelijk van vrije uitgangen en controllergrenzen	Kan vanaf het begin modulair worden ontworpen
Onderhoud	Minder verschillende hoofdcomponenten mogelijk	Onderdelen kunnen afzonderlijk vervangbaar zijn, mits goed gedocumenteerd
Belangrijkste risico	Aannemen dat de set automatisch bij de camera past	Onderdelen combineren zonder aantoonbare systeemcompatibiliteit

Een geïntegreerde set is vooral praktisch wanneer de DC-belasting, het aantal uitgangen en de energiebehoefte binnen de gedocumenteerde configuratie passen. Losse componenten zijn zinvol wanneer bijvoorbeeld een specifieke PoE-switch, bijzondere accucapaciteit, afwijkende systeemspanning of grotere uitbreidingsruimte nodig is.

Plan uitbreiding alleen met aantoonbare marge. Een vrije fysieke aansluiting betekent niet automatisch dat de controller, accu en het paneel een extra camera kunnen dragen. Herbereken bij iedere uitbreiding:

continue en maximale belasting;
nachtelijk energiegebruik;
uitgangsstroom en kabelverliezen;
benodigde accureserve;
herstel van de accu na een ongunstige periode;
PV-limieten van de laadregelaar;
beschikbare ruimte, koeling en bescherming.

Neem ook de vervangbaarheid van onderdelen mee. Leg modelnummers, instellingen, zekeringwaarden, connectoren, kabelschema’s en communicatieparameters vast. Goede documentatie verkort toekomstige diagnose en voorkomt dat een vervangend onderdeel met verkeerde instellingen wordt geplaatst.

Checklist voor leveranciers- en systeemselectie

Gebruik deze checklist bij het vergelijken van offertes, sets en afzonderlijke componenten:

Is de volledige 24-uursbelasting opgenomen, inclusief camera, IR, PTZ, radio, switch en omzetters?
Zijn gemiddeld verbruik, piekverbruik en inschakelstroom afzonderlijk vermeld?
Komt de uitgangsspanning overeen met alle aangesloten apparatuur?
Is duidelijk of PoE-apparatuur een injector, omzetter of switch nodig heeft?
Zijn verliezen in kabels en vermogenselektronica meegenomen?
Is de zonne-instraling beoordeeld voor de daadwerkelijke paneelpositie en ongunstige seizoenen?
Is schaduw op locatie onderzocht in plaats van alleen visueel geschat op één moment?
Is de gewenste autonomie expliciet vastgelegd?
Wordt nominale accucapaciteit niet verward met bruikbaar geleverde energie?
Zijn laad- en ontlaadtemperaturen van de accu bevestigd?
Zijn de PV-spannings-, stroom- en vermogensgrenzen van de controller gecontroleerd?
Zijn maximale stroom per uitgang en totale uitgangsstroom gedocumenteerd?
Zijn behuizing, wartels, connectoren en kabels geschikt voor de locatie?
Is een locatiegebonden plan voor aarding en overspanningsbeveiliging aanwezig?
Kan het paneel veilig worden gereinigd en de accu worden geïnspecteerd?
Zijn monitoring en communicatie aantoonbaar compatibel met het beheersysteem?
Is er capaciteit voor geplande extra camera’s of netwerkapparatuur?
Zijn schema’s, instellingen en vervangbare onderdelen gedocumenteerd?
Zijn aannames, uitzonderingen en niet-inbegrepen onderdelen duidelijk benoemd?

De beste keuze is het kleinste systeem dat de berekende belasting onder de gekozen ontwerpomstandigheden met voldoende, onderbouwde marge kan ondersteunen. Vergelijk als volgende stap de gekoppelde Maxsol-modellen met uw benodigde poort- en uitgangsaantal, continue en maximale belasting, kabelafstand, voedingsinterface, buitenomgeving en eisen aan lokaal of extern beheer.
