Slimme Ethernet-box

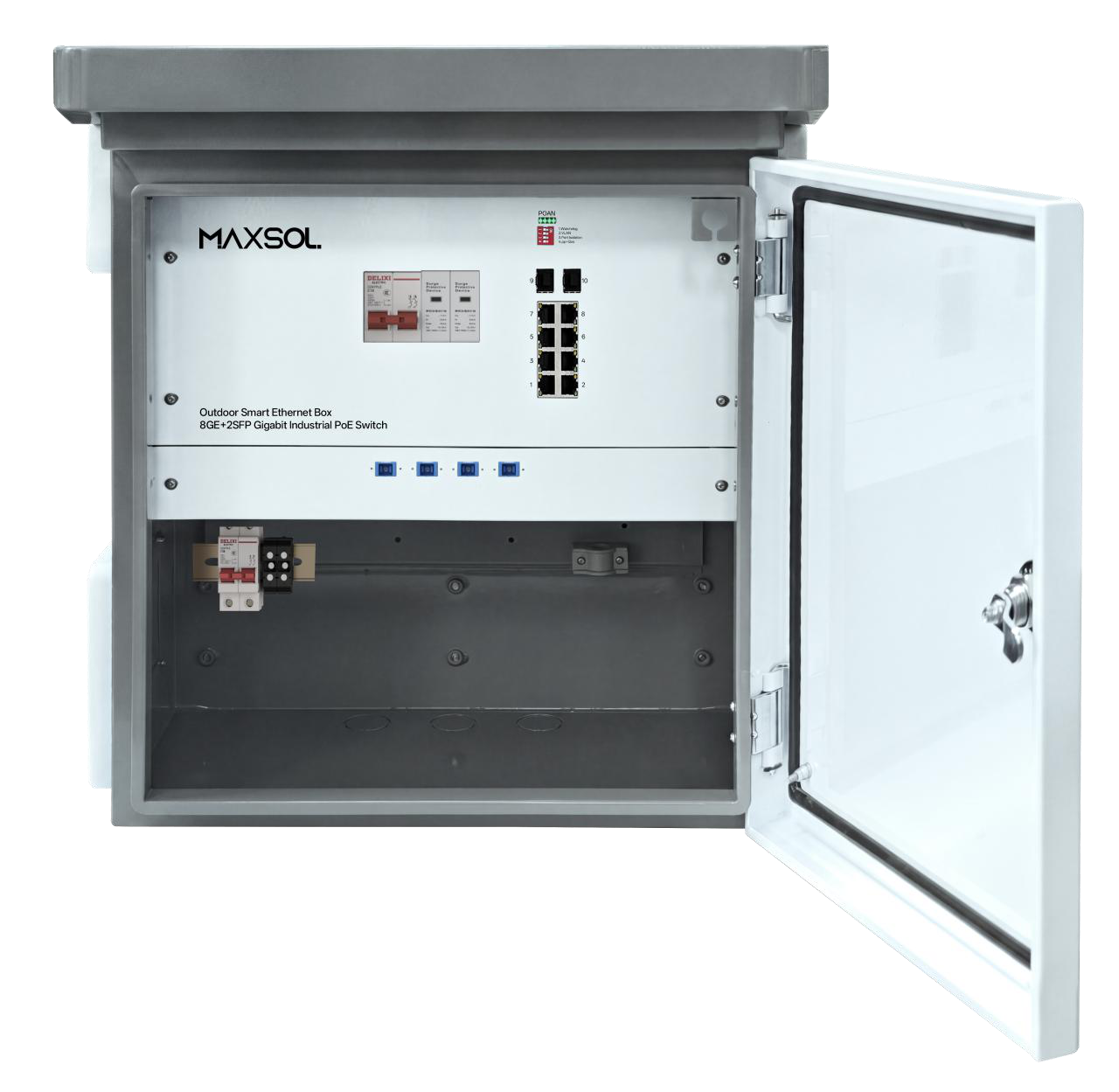

Slimme Ethernet-kast voor buiten

ModelSBOX1802SFG-I

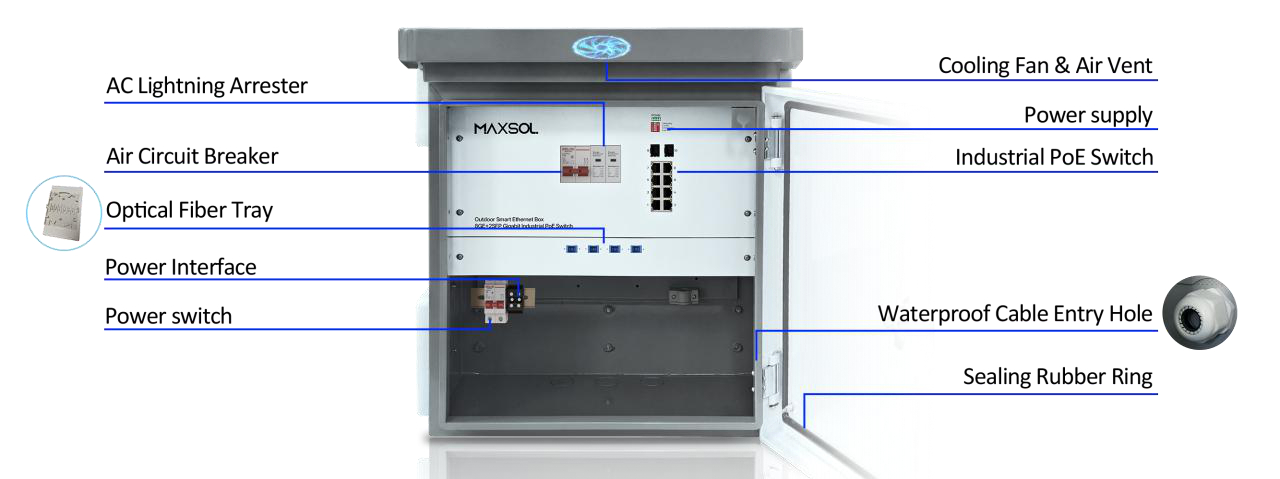

Overzicht

De SBOX1802SFG-I is een industriële PoE-switchkast voor buiten met 8 Gigabit-PoE-poorten en 2 Gigabit-SFP-sleuven. Hij is ontworpen voor zware omgevingen met bedrijfstemperaturen van -40°C tot +75°C en biedt industriële overspanningsbescherming voor camerabewaking buiten, intelligente vervoerssystemen, spoorwegen en slimme steden. De slimme DIP-schakelaar van Maxsol ondersteunt Watchdog, VLAN-isolatie, poortisolatie en poortprioriteit (QoS) voor stabiele, betrouwbare en efficiënte netwerkprestaties.

Kenmerken

Industriële PoE-switch met 8 PoE-poorten van 10/100/1000M en 2 SFP-poorten van 100/1000M; poorten 1-8 ondersteunen IEEE 802.3af/at;
PoE-poorten 1~8 ondersteunen intelligente AF/AT-herkenning; standaardvermogen 15.4W/poort en maximaal 30W/poort;
Ondersteunt AI Watchdog, poortisolatie, VLAN en poortprioriteit + QoS
Voldoet aan IEEE 802.3, IEEE 802.3u, IEEE 802.3ab en IEEE 802.3z;
Pintoewijzing 1,2,3,6
Bedrijfstemperatuur: -40~75°C
Ingangsspanning: AC100-240V, 50/60Hz
IP-beschermingsgraad: IP65;

SBOX1802SFG-I

Specificatie

Model: SBOX1802SFG-I

Interfaces

Interface: 8*10/100/1000Base-T PoE poorten (gegevens/voeding) 2*100/1000Base-X uplink SFP-vezel slot poort (gegevens)
Ethernet-poort: Poorten 1-8 ondersteunen 10/100/1000Base-TX, automatische detectie, full-/half-duplex en automatische MDI/MDI-X-aanpassing
DIP-schakelaar: AI Watchdog, poortisoleratie, VLAN, poortprioriteit + QoS

PoE

PoE-standaard: IEEE802.3af/at
SFP-poort: Gigabit SFP-glasvezelpoort met standaard passende optische modules. Optioneel zijn singlemode- of multimodemodules voor één of twee vezels met LC-aansluiting verkrijgbaar.
Voeding: 300 W

Fysieke kenmerken

LED-indicators: PWR, OPT, NMC, ALM
Voedingsaansluiting: AC-ingang
Glasvezelkabel: Multimode: 850nm, 0 ~ 550M; singlemode: 1310nm, 0 ~ 40KM; 1550nm, 0 ~ 120KM.
Netwerktopologie: Ondersteunt ster-, bus-, boom- en hybride topologieën
Ingangsspanning: AC100-240V, 50/60Hz
Totaal energieverbruik (POE): < 246 W
Voltagealarm: Ondersteund

Ventilator

RPM: 3000 ±10%
Grootte: 92 × 92 × 25 mm
Voedingsingang: 220V

MCB (installatieautomaat)

Nominale bedrijfsspanning (Ue): 230/400V AC
Nominale stroom: 6-63 A
Nominale frequentie: 50Hz
Bedrijfstemperatuur: -35℃+75℃
Beschermingsklasse: IP40

Omgevingscondities

Bedrijfstemperatuur: -40℃~+75℃. Het apparaat is gedurende 4 uur getest bij 85℃.
Opslagtemperatuur: -40℃~+85℃
Relatieve luchtvochtigheid: 5% ~95% niet-condenserend
Koelmethode: Automatische ventilatorkoeling
MTBF: 100.000 uur

EMC en bescherming tegen binnendringen

IP-niveau: IP65
Overspanningsbeveiliging van de voeding: IEC 61000-4-5 niveau X（8KV/6KV）
Overspanningsbeveiliging van de Ethernetpoort: IEC 61000-4-5 niveau X（8KV/6KV）
RS: IEC 61000-4-3 niveau 3（10V/m）
EFI: IEC 61000-4-4 niveau 3（1V/2V）
CS: IEC 61000-4-6 niveau 3（10V/m）
PFMF: IEC 61000-4-8 niveau 4（30A/m）
DIP: IEC 61000-4-11 niveau 3（10V）
ESD: IEC 61000-4-2 niveau 4（8K/15K）
