Gegevensblad

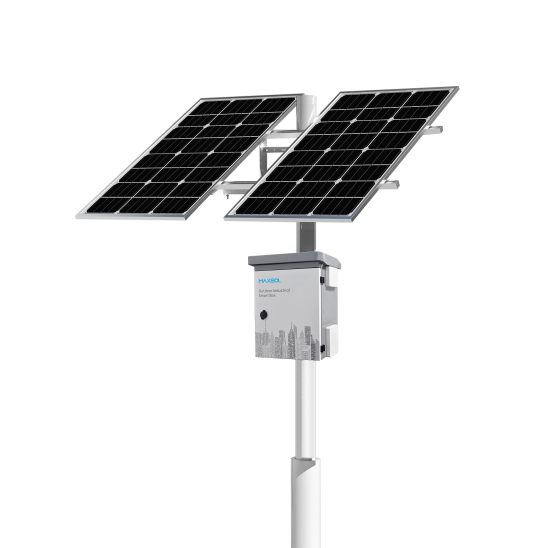

Zonnevoedingssysteem voor CCTV
Zonnevoedingssysteem voor CCTV
ModelCS400150
CS400150 | Zonne-energiesysteem 400W150Ah 1920Wh
Het CS400150 zonne-energiesysteem van 400W heeft een LiFePO4-accu van 150Ah (1920Wh) en een geïntegreerde IP65-buitenkast. Het levert betrouwbare, stabiele autonome voeding voor buitenbewaking en bewaking op afstand.
De weerbestendige kast bevat de MPPT-zonnelaadregelaar en het LiFePO4-accusysteem en zorgt voor een veilige werking en efficiënt opladen met zonne-energie.
Kenmerken
- CCTV-zonnevoedingsoplossing 400W/150Ah 1920Wh
- Monokristallijne zonnepanelen: 400W
- Accu: 150Ah 12.8V LiFePO4 accu, 1920Wh
- 30A MPPT regelaar
- DC uitgang: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 kast, 500 × 400 × 200 mm
CS400150
Specificatie
CS400150 (150Ah12.8V 1920Wh)
Model
- Model
- CS400150 (150Ah12.8V 1920Wh)
Zonne-energiesysteem
- Accu’s
- LiFePO4-accu’s van klasse A, 150Ah12.8V 1920Wh
- Zonnelaadregelaar
- 30A MPPT 12V regelaar
- Zonnepaneel
- 2 stuk* Monokristallijn zonnepaneel van 200W
- DC-uitgang
- 4 uitgangen DC11~14V 15A (max.); 4 uitgangen DC12V5A (max.)
Zonnepaneelspecificaties
- STC piekvermogen
- 200W *2PCS
- Materiaal
- Hoogrendements monokristallijne siliciumcel met een sterk frame van aluminiumlegering
- Paneelglas
- Extra helder gehard glas
- Levensduur
- 25 jaar
- Maximumvermogen (Pm)
- 200W
- Foto-elektrische conversie-efficiëntie (%)
- ≥20.4%
- Spanning bij Pmax(Vmp)
- 18V
- Stroom bij Pmax (Imp)
- 10.96A
- Openklemspanning van het zonnepaneel (V)
- 22.0V
- Kortsluitstroom – ISC (A)
- 11.62A
- Moduleafmetingen (L×B×H)
- 1480*670*30mm
- Modulegewicht (KG)
- 11 Kg*2PCS
- Materiaal en afmetingen van het frame (mm)
- Geanodiseerde aluminiumlegering 1.2mm
- Moduleopbouw
- Gehard glas/EVA/cel/EVA-achterfolie
Specificaties zonnelaadregelaar
- Maximale laadstroom
- 30A
- Systeemspanning
- 12V/24V automatische detectie
- Uitschakeling bij onderspanning (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(standaard: 11.2/22.4V)
- Herinschakeling na onderspanning (LVR)
- 11.4~12.8V/22.8~25.6V (standaard: 12.0/24.0V)
- Overlaadbeveiliging
- 15.8/31.3V
- Maximale spanning op PV-aansluiting
- 55V@-20℃;50V@25℃
- Maximaal PV-ingangsvermogen
- 390/780W
- Drempel dag/nacht
- 3.0~20.0V (standaard: 8.0/16.0V)
- Vertraging dag/nacht
- 0~30min (standaard: 0min)
- MPPT-volgbereik
- (accuspanning + 2.0V) ~Voc*0.9 *2
- Uitgangsstroom
- 30A
- Maximaal volgrendement
- >99.9%
- Maximaal laadrendement
- 98.0%
- Afmetingen
- 182*187.5*64
- Gewicht
- 1.3kg
- Eigenverbruik
- ≤8mA(12V)
Accuspecificaties
- Batterijcapaciteit
- 12.8V/150AH (1920WH) LiFePO4 accu
- Nominale capaciteit
- 150Ah
- Nominale spanning
- 12.8V
- Maximale laadspanning
- 14.6 ± 0.2V
- Ontlaaduitschakelspanning
- 10 ± 0.2V
- Standaardlaadstroom
- 15A
- Standaardontlaadstroom
- 15A
- Maximale continue laadstroom
- 30A
- Maximale continue ontlaadstroom
- 30A
- Maximale piekontlaadstroom
- 90A
- Levensduur in cycli
- >2000 cycli
- Gewicht
- ≤ 12kg
- Bedrijfstemperatuur
- Opladen: 0~55℃; ontladen: -10~60℃
Accubeveiligingsprint
- Uitgangsspanning
- 8.4V–14.6V
- Bedrijfsstroom
- ≤30A
- Bedrijfstemperatuur
Bedrijfsbereik: -20℃–65℃;
Hersteltemperatuur na oververhitting: 48℃
- Eigenverbruik tijdens bedrijf
- ≤50 µA
- Beveiligingsspanning tegen overladen
- 3.65V±0.05V
- Herstelspanning na overladen
- 3.55V±0.10V
- Vertraging overspanningsbeveiliging
- 0.5–1.5s
- Beveiligingsstroom tegen overladen
- 25–35A
- Vertraging overstroombeveiliging
- 0.5–1.5s
- Beveiligingsspanning tegen diepontlading
- 2.1V±0.100V
- Herstelspanning na diepontlading
- 2.4V±0.100V
- Vertraging diepontlaadbeveiliging
- 0.5–1.5s
- Beveiligingsstroom tegen diepontlading
- 75–90A
- Vertraging kortsluitbeveiliging
- 100~600µs
- Kortsluitingsstroom
- 300A±50A
- Herstelvoorwaarde na kortsluiting
- Belasting loskoppelen
Specificaties buitenkast (IB542)
- Afmetingen (lengte x breedte x hoogte)
- 500*400*200mm
- Gewicht(kg)
- 11.5
- Materiaal
- Thermisch verzinkte staalplaat
- Dikte
- 1.2mm
- IP-niveau
- IP65
- Kleur
- Wit+grijs
- Oppervlaktebehandeling
- Elektrostatische poedercoating
- Deur
- 1
- Ventilator
- (Optioneel)
- Waterdichte aansluiting
- 4PCS
- IP-camera/AP/CPE montageplaat
- 4PCS
- Sleutel
- 1PCS
- Aardingsconnector
- 1PCS
Compleet pakket
- Afmetingen en gewicht
Accu / kast / afmetingen: 460*250*535MM; 29.5KG
200W zonnepaneel / afmetingen: 1520*710*65MM; 11.00KG
zonnepaneelbeugel(SPB300): 600*500*300MM; 13.00KG
- Gewicht (inclusief beugel en toebehoren)
- 78KG
- Inhoud
2 × zonnepaneel
1 × kast met accu (DC-uitgangsaansluitingen)
2 × zonnepaneelbeugel
3 × paalmontageset
1* Schroevenpakket
1 × snelstartgids
- Certificaten
- CE, MSDS, UN38.3, DGM, certificaat voor zeetransport
CS400150
Afmetingen
Vertaling van afbeeldingslabels
De oorspronkelijke afbeelding blijft behouden; de Engelse labels worden in de onderstaande legenda vertaald.
- 12.8V150Ah LifePO4 Battery
- LiFePO4-accu 12.8V 150Ah
- MPPT Charge Controller
- MPPT-laadregelaar
- Lightning arrester
- Overspanningsbeveiliging
- PV Switch
- PV-schakelaar
- Batteries Switch
- Accuschakelaar
- 2 x 200W Solar Panel
- 2 x zonnepanelen van 200W
- DC12V Output
- DC12V-uitgang
- Voltage stabilizing module
- Spanningsstabilisatiemodule
CS400150

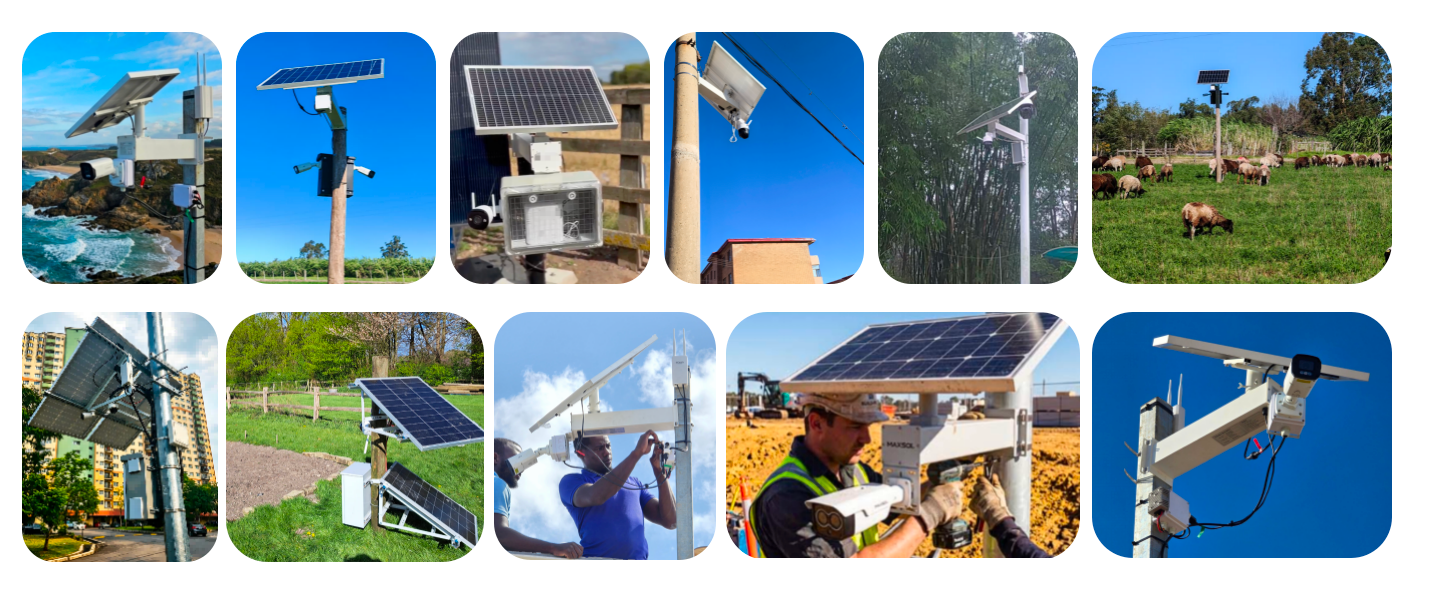

Veelgebruikte toepassingen
Het zonne-energiesysteem wordt veel gebruikt voor diverse bewakings- en communicatietoepassingen buiten, waaronder:
- CCTV-bewakingssystemen
- Beveiligings- en bewakingssystemen op zonne-energie
- Draadloze 4G/5G-routers en communicatieapparatuur
- Bewakingsstations op afgelegen locaties zonder netaansluiting
- Projecten voor weg- en verkeersbewaking
- Beveiligingssystemen voor bouwplaatsen
- Boerderijen, plantages en agrarische bewaking
- Toepassingen voor industriële en perimeterbeveiliging
- Projecten voor slimme steden en infrastructuur
