Gegevensblad
Netwerkswitches

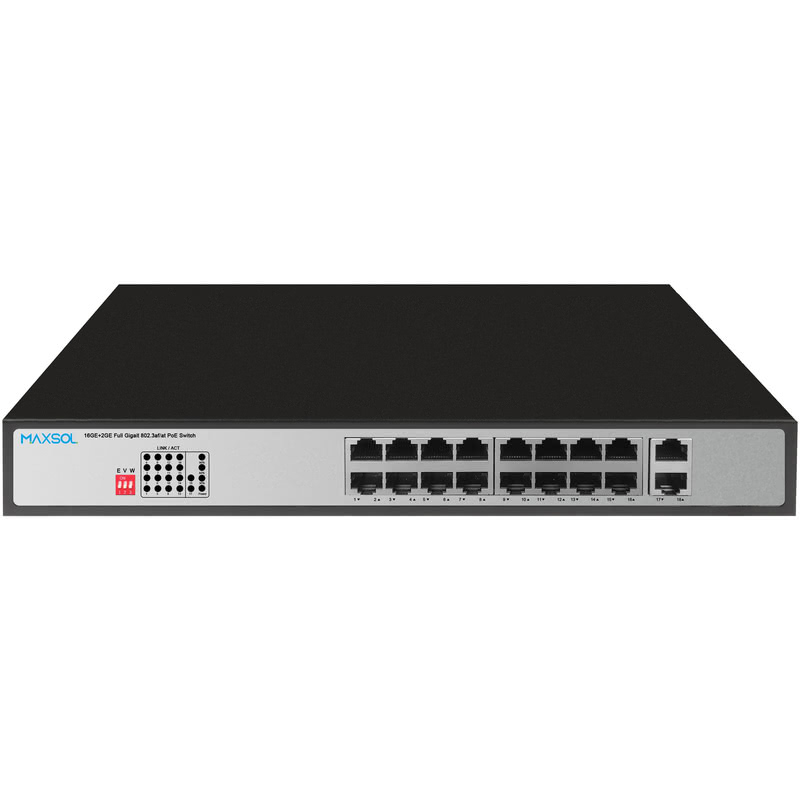

16-poorts Gigabit-PoE+-switch, 300W, 2 uplinks
ModelPS11602G
Industriële 16-poorts Gigabit PoE+-switch met een vermogensbudget van 300W en twee uplinks. Voorzien van AI Watchdog, VLAN en een uitbreidingsmodus voor transmissie over lange afstand. Ontwikkeld voor systeemintegrators.
Kenmerken
- Gigabit-PoE-switch met 16GE+2GE
- Poorten 1–16 ondersteunen IEEE 802.3af/at PoE, tot 30W per poort
- Ondersteunt slimme Watchdog, VLAN en de uitbreidingsmodus.
- Interne voeding van 300W inbegrepen
- Autonegotiation voor 10/100/1000Mbps en auto MDI/MDI-X
- Doorsturen op lijnsnelheid op alle poorten
- Ondersteunt plaatsing op een bureau, wandmontage en rackmontage
PS11602G
Specificatie
Interfaces
- Model
- PS11602G
- Vaste poorten
16*10/100/1000Base-T/TX PoE-poorten (data/voeding)
2*10/100/1000Base-T/TX RJ45-poorten (data)
PoE
- PoE-poort
- Poorten 1-16 ondersteunen PoE volgens IEEE802.3af/at
- Functie
De DIP-schakelaar activeert standaard poortprioriteit.
E: AI Extend vergroot het transmissiebereik van één poort tot 300 meter en past de snelheid automatisch aan tot 10Mbps; de overige poorten behouden 100M/1000M binnen 100 meter.
V: inschakelen voor poortisolatie en VLAN op poorten 1-16;
D: inschakelen activeert automatisch netwerkherstel via AI-PoE (PoE Watchdog) op poorten 1–16; camerastoringen worden automatisch opgelost, waardoor minder ondersteuning na verkoop nodig is.
- Ventilator
- Ventilatorloos en stil bedrijf voor uiteenlopende gebruikseisen.
- Netwerkprotocol
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;
IEEE802.3u 100Base-TX;
IEEE802.3ab 1000Base-T;
IEEE802.3z 1000Base-X;
IEEE802.3u 100Base-FX;
IEEE802.3x.
- PoE-standaard
- IEEE802.3af/at
- Ethernet-poortfunctie
- 10/100/1000Base-T(X) automatische detectie, volledig/half Duplex MDI/MDI-X adaptief
- Forwardingmethode
- Opslaan en doorsturen
Switcheigenschappen
- Schakelcapaciteit
- 40Gbps (niet-blokkerend)
- Doorstuursnelheid
- 29.76Mpps
- MAC
- 8K
- Buffergeheugen
- 4M
- Transmissie via getwist aderpaar
10BASE-T: Cat5 UTP (≤300 meter)
100BASE-TX: Cat5 of hoger UTP (≤100 meter)
1000BASE-T: Cat5 of hoger UTP (≤100 meter)
- PoE-pintoewijzing
- Standaard 1/2(+), 3/6(-)
- Maximaal / gemiddeld vermogen per poort
- 30W/15.4W
- Totale PWR / ingangsspanning
- 300W (100-240V)
- Opgenomen vermogen
Stand-by: <5W
Volledige belasting: <300W
Fysieke kenmerken
- LED-indicator
Voedingsindicator: PWR (groen)
Netwerkindicator: 1-16(Link/Act) (Groen),17-18(Link/Act) (Groen)
- Voeding
- Ingebouwde schakelende voeding, AC100~240V 50-60Hz
- Bedrijfstemperatuur / luchtvochtigheid
- -20~+55°C:5%~90% RH niet condenserend
- Opslagtemperatuur / luchtvochtigheid
-40~+75°C
5% ~95% RH niet condenserend
- Afmetingen
- 330*220*44mm
- Netto-/brutogewicht
<3kg / <4kg
- Installatiemethode
- Bureaumodel, wandmontage of installatie in een 19-inch 1U-kast
- Bescherming
IEC61000-4-2 (ESD): ±8kV contactontlading, ±15kV luchtontlading
IEC61000-4-5 (bliksembeveiliging/overspanning): voeding CM±4kV/DM±2kV; poort ±6kV
- Beschermingsniveau
- IP30
Certificering
- Certificering
- CE, FCC, RoHS
Inhoud
- Switch
- 1 st.
- Voedingskabel
- 1 st.
- Montagebeugels
- 1 st.
- Beknopte installatiehandleiding
- 1 st.
